Anwendungsbereiche für Servoleitungen
Servoleitungen bzw. Motorkabel werden unter anderem für den schnellen Anschluss von computerunterstützten CNC-Maschinen wie z.B. CNC-Fräsen oder CNC-Bohrmaschinen entwickelt. Servokabel vereinen die störungsfreie Kombination aus Stromversorgung und Datenübertragung. Zu den Servoleitungen gehören die Motorenanschlussleitungen, Inkrementalgeberleitungen sowie Motor Feedback-Leitungen. Weitere Anwendungsgebiete der SABServo Leitungen sind zum Beispiel im Motorenbau zur Temperaturüberwachung im Motor oder in Industriezweigen mit intelligenten Servoantrieben.
Inhaltsverzeichnis
Anwendungen Motorenanschlussleitungen für pulsumrichtergespeiste Drehstromantriebe
Diese Leitungen sind geeignet für die feste Verlegung und den flexiblen Einsatz z.B. im Maschinen- und Anlagenbau bei mittleren mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen.
Typ-Bezeichnung | Technische Beschreibung |
| SL 834 C | Kapazitätsarme PUR-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV |
| SL 835 C | Symmetrische Motoranschlussleitung mit verbesserter EMV-Eigenschaft |
| SL 851 C - Exploration | Motoranschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV |
Beispielhafte Einsatzbereiche:
Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik, im Maschinen- und Anlagenbau, im Motorenbau, an Antriebssystemen
Anwendungen Motor-Feedbackleitungen und Geberleitungen
Feedbackleitungen dienen zur Regelung der Motordrehzahl und Angabe des IST-Zustandes. Geberleitungen geben Steuerimpulse zur Positionierung und Verfahrcharakteristik weiter.
Typ-Bezeichnung | Technische Beschreibung |
| SL 893 C | Kapazitätsarme PUR-Inkremental Geber- und Feedbackleitung mit Cu-Gesamtabschirmung |
Beispielhafte Einsatzbereiche:
Hochflexible, bewegliche Anschlussleitungen für z.B. Tacho, Bremse zur Temperaturüberwachung im Motor, für dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik, in Energieführungsketten an Holzbearbeitungsmaschinen, im Maschinen- und Anlagenbau, auch bei hohen mechanischen Beanspruchungen und in trockenen, feuchten und nassen Räumen, sowie bei niedrigen Temperaturen flexible Anschlussleitungen für z.B. Tacho, Bremse zur Temperaturüberwachung im Motor, für dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik.
Anwendungen kombinierte Motorenanschlussleitungen
Diese flexiblen Motorenanschlussleitungen finden Verwendung als Versorgungsleitung von Motoren, die bauartbedingt den Anschluss einer kombinierten Leitung aus Versorgungs- und Steueradern ermöglichen. Die Leitungen sind geeignet bei hohen mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen sowie bei niedrigen Temperaturen.
Beispielhafte Einsatzbereiche:
Einsatz in Industriezweigen mit intelligenten Servoantrieben, z.B. in der Automatisierungstechnik, Antriebs-, Steuerungs- und Fertigungsleittechnik, in Handhabungssystemen, in der Automobilindustrie, in Energieführungsketten.
Anwendungen Variable frequency drive Cables
Diese mehradrigen Leitungen können als Servo- und Motorleitungen gem. dem „National Electrical Code (NEC), NFPA 70 Artikel 336” verwendet werden. Sie sind geeignet für die Verlegung in Kabelpritschen und Kanälen sowie für Außenverlegung gemäß Underwriters Laboratories Inc. (UL) Sicherheitsstandard UL 1277. Diese Leitungen sind in Stromkreisen der Klasse I, Abschnitt 2 zugelassen gemäß NEC Artikel 501.10 (B) und der Klasse II, Abschnitt 2 gemäß NEC Artikel 502.10 (B). Der Einsatz ist in solchen Industrieanlagen erlaubt, in denen die Wartung und Kontrolle durch qualifiziertes Personal sichergestellt ist. Darüber hinaus sollten die Leitungen mechanisch geschützt verlegt werden. Diese Pritschenleitungen erfüllen die Stoß- und Quetschanforderungen der Type TC und werden für diese Verwendung mit der ER Markierung auf dem Mantel gekennzeichnet. Diese Leitungen dürfen zwischen Kabelpritsche und Anlage verwendet werden, wobei sie mechanisch geschützt verlegt und in Abständen, die nicht größer als 1,8 m sein sollten, gesichert wird. Die Erdung der Anlage wird durch einen Erdleiter im Kabel sichergestellt. Diese Pritschenleitungen dürfen auch in nassen und feuchten Räumen verwendet werden und sind beständig gegen Korrosion. Leitungen mit einer Mantelmarkierung „ölbeständig I” dürfen mit Mineralöl in Kontakt kommen, jedoch darf eine Temperatur von 60 °C nicht überschritten werden. Ist der Mantel mit „ölbeständig II” gekennzeichnet, so gilt letzteres, jedoch nicht oberhalb von 75 °C. Die Typen TC sind flammhemmend und selbstverlöschend. Je nach Mantelfarbe sind die Leitungen beständig gegen Sonnenlicht. Die MTW gelisteten Leitungen können im NFPA 79 Anlagenbereich eingesetzt werden. MTW Leitungen sind für den Gebrach nach dem National Electrical Code (NFPA 70) und nach dem National Fire Protection Association Electrical Standard für Industrieanlagen (NFPA 79) spezifiziert. Windturbinen- und Steuerleitungen sind für die Verlegung in Kabelpritschen oder Kablekanälen innerhalb eines Windturbinegenerators vorgesehen.
| Typ-Bezeichnung | Technische Beschreibung |
| VFD XLPE TR Typ TC-ER | Variable frequency drive - doppelt geschirmtes VFD-Cable mit XLPE-Isolierung |
| VFD Combo XLPE Typ TC-ER | Variable frequency drive - doppelt geschirmtes VFD-Cable mit XLPE-Isolierung und abgeschirmten Paar |
| VFD Symmetrical XLPE TR Typ TC-ER | Variable frequency drive - doppelt geschirmtes VFD-Cable mit XLPE-Isolierungund und 3 symmetrischen Neutralleitern |
| VFD XLPE 2KV TR Typ TC-ER | Variable frequency drive - geschirmtes VFD-Cable mit 3 Neutralleitern, 2 kV |
Beispielhafte Einsatzbereiche:
Diese Leitungen sind geeignet um Wechselstrom-Frequenzumrichter an Wechselstrom-Frequenzmotoren anzuschließen.
DESINA - DEzentrale und Standadisierte INstAllationstechnik
DESINA beschreibt ein umfassendes Gesamtkonzept für die Standardisierung und Dezentralisierung der fluidtechnischen und elektrischen Installation von Maschinen und Anlagen. In Zusammenarbeit zwischen der Maschinenbau-, der Automobil- und der Zulieferindustrie wurden darüber hinaus die Spezifikationen der notwendigen Komponenten detailliert. DESINA setzt auf vorhandenen Lösungen wie z.B. offene Bussysteme, Industriestandards für Stecker, etc. Durch Vereinheitlichung der Komponenten, Schnittstellen und Verbindungssysteme wie z.B. eine LWL-Kupfer-Hybrid-Leitung, können unterschiedlichste Systeme auf einer physikalischen Basis realisiert werden.

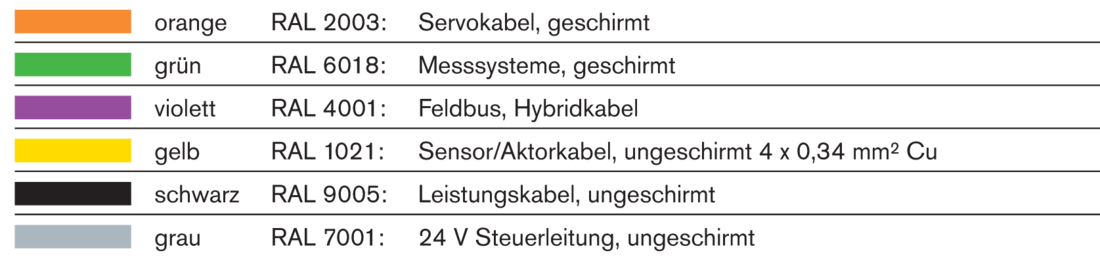

Folgende Leitungsfarben sind zur Funktionscodierung definiert:
Die Ummantelung aller Leitungen muss gegen industrielle Schmierstoffe resistent sein.
