SL 835 C
Symmetrische Motoranschlussleitung mit verbesserter EMV-Eigenschaft 0,6/1 kV

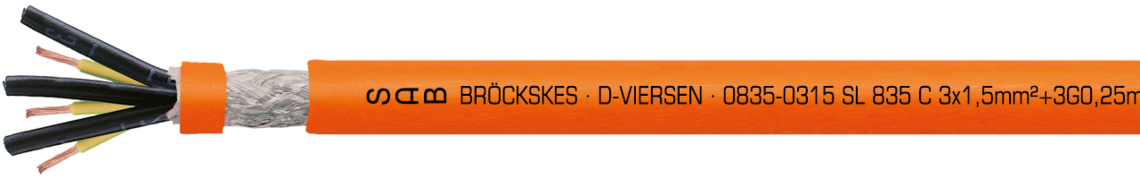

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · 0835-0315 SL 835 C 3x1,5mm²+3G0,25mm² cULus AWM Style 21223 I/II A/B 80°C 1000V FT1 FT2 E172204 CE
Anwendung/Beschreibung
Diese Leitungen sind geeignet für die feste Verlegung und den flexiblen Einsatz z.B. im Maschinen- und Anlagenbau bei mittleren mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen.
Produktvorteile
- UL/cUL approbiert
- kapazitätsarme Konstruktion
- sehr gute EMV-Eigenschaften
- halogenfrei
- sehr hohe Flexibilität
- schleppkettenfähig
- sehr gute Ölbeständigkeit
- sehr hohe Standzeiten
- adhäsionsfreie Verlegung
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kälteflexibel
Zusatzinformationen
- EMV optimiert durch kapazitätsarmen und erdsymmetrischen Kabelaufbau
- hohe Symmetrie und geringe Kopplung für verlustarme Leistungsübertragung an Frequenzumrichtern
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter |
| Verseilung | in Lagen |
| Bewicklung | Vlies |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | PUR |
| Mantelfarbe | orange (RAL 2003) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
Spezial-Polymer
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter
in Lagen
Vlies
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR
orange (RAL 2003)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Spannung UL/cUL | 1000 V |
| Prüfspannung | Ader/Ader 4000 V Ader/Schirm 4000 V |
| Mindestbiegeradius | fest verlegt: 5 x d bewegt: 10 x d |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C UL/cUL: bis +80°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
1000 V
Ader/Ader 4000 V
Ader/Schirm 4000 V
fest verlegt: 5 x d
bewegt: 10 x d
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
UL/cUL: bis +80°C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung |
Größter Einzeldraht ø | Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L08350315 | 3 x 1,50 mm² + 3 G 0,25 mm² | 0,16 mm | 9,2 mm | 76,8 kg/km | 121 kg/km | Artikel anfragen |
| L08350325 | 3 x 2,50 mm² + 3 G 0,50 mm² | 0,16 mm | 11,5 mm | 138,2 kg/km | 202 kg/km | Artikel anfragen |
| L08350340 | 3 x 4,00 mm² + 3 G 0,75 mm² | 0,16 mm | 12,7 mm | 197,0 kg/km | 264 kg/km | Artikel anfragen |
| L08350360 | 3 x 6,00 mm² + 3 G 1,00 mm² | 0,21 mm | 14,2 mm | 263,7 kg/km | 341 kg/km | Artikel anfragen |
| L08350370 | 3 x 10,00 mm² + 3 G 1,50 mm² | 0,21 mm | 16,5 mm | 430,7 kg/km | 523 kg/km | Artikel anfragen |
| L08350380 | 3 x 16,00 mm² + 3 G 2,50 mm² | 0,21 mm | 19,8 mm | 649,4 kg/km | 772 kg/km | Artikel anfragen |
| L08350390 | 3 x 25,00 mm² + 3 G 4,00 mm² | 0,21 mm | 22,8 mm | 973,2 kg/km | 1096 kg/km | Artikel anfragen |
| L08350395 | 3 x 35,00 mm² + 3 G 6,00 mm² | 0,21 mm | 26,4 mm | 1345,8 kg/km | 1526 kg/km | Artikel anfragen |
| L08350396 | 3 x 50,00 mm² + 3 G 10,0 mm² | 0,31 mm | 30,7 mm | 1926,7 kg/km | 2180 kg/km | Artikel anfragen |
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
