SABIX® BL 438 C FRNC

Halogenfreie flexible Steuerleitung mit Cu-Gesamtabschirmung 300/500 V

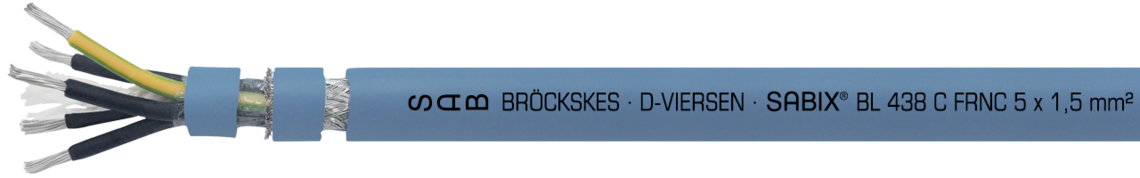

Aufdruck-Beispiel für SABIX® BL 438 C FRNC 64380515: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 438 C FRNC 5 x 1,5mm² - IEC 60332-3-22 - 300/500V DNV CE und laufende Meterbedruckung

Aufdruck-Beispiel für SABIX® BL 438 C FRNC 64380515: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 438 C FRNC 5 x 1,5mm² - IEC 60332-3-22 - 300/500V DNV CE und laufende Meterbedruckung

Anwendung/Beschreibung

Die 300/500 V Steuerleitung mit Cu-Abschirmung, sowie Halogenfreiheit und einer hohen Flexibilität wird auf Wunsch auch mit blanken Cu-Litzen und einer abweichenden Aderkennzeichnung und Mantelfarbe geliefert. Diese Leitung wird besonders in der Schiffbauindustrie eingesetzt.

Produktvorteile

  • halogenfrei
  • asbestfrei
  • geschirmt, gute EMV-Eigenschaften
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • flexibel
  • für Anwendungen nach Hongkong Convention Inhaltsstoffe geprüft nach den Vorgaben der Hong Kong Convention (2009) der IMO
  • Approbationen: DNV

Zusatzinformationen

Auf Wunsch möglich:

  • blanke Cu-Litzen
  • abweichende Aderkennzeichnung und Mantelfarbe

Konstruktion

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

SHF 1 Mischung nach IEC 60092-360

Mantelfarbe

taubenblau (RAL 5014)

Leiter

verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

SHF 1 Mischung nach IEC 60092-360

Mantelfarbe

taubenblau (RAL 5014)

Technische Daten

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Flammausbreitung

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Kategorie A

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Flammausbreitung

keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Kategorie A

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L643802052 x 0,50 mm²5,8 mm25,5 kg/km50 kg/km Artikel anfragen
L643803053 x 0,50 mm²6,1 mm30,4 kg/km57 kg/km Artikel anfragen
L643804054 x 0,50 mm²6,6 mm36,9 kg/km69 kg/km Artikel anfragen
L643805055 x 0,50 mm²7,1 mm43,6 kg/km82 kg/km Artikel anfragen
L643807057 x 0,50 mm²7,9 mm55 kg/km104 kg/km Artikel anfragen
L6438120512 x 0,50 mm²10,2 mm86,7 kg/km165 kg/km Artikel anfragen
L6438180518 x 0,50 mm²12,3 mm140,7 kg/km251 kg/km Artikel anfragen
L643802072 x 0,75 mm²6,4 mm30,5 kg/km58 kg/km Artikel anfragen
L643803073 x 0,75 mm²6,1 mm39,3 kg/km66 kg/km Artikel anfragen
L643804074 x 0,75 mm²7,3 mm48,5 kg/km84 kg/km Artikel anfragen
L643805075 x 0,75 mm²8 mm57,5 kg/km102 kg/km Artikel anfragen
L643807077 x 0,75 mm²8,7 mm74,2 kg/km126 kg/km Artikel anfragen
L6438120712 x 0,75 mm²11,7 mm140,4 kg/km221 kg/km Artikel anfragen
L6438180718 x 0,75 mm²13,7 mm189,4 kg/km311 kg/km Artikel anfragen
L643802102 x 1,00 mm²6,6 mm36,9 kg/km65 kg/km Artikel anfragen
L643803103 x 1,00 mm²6,9 mm48,3 kg/km77 kg/km Artikel anfragen
L643804104 x 1,00 mm²7,5 mm59,7 kg/km93 kg/km Artikel anfragen
L643805105 x 1,00 mm²8,4 mm71,7 kg/km118 kg/km Artikel anfragen
L643807107 x 1,00 mm²9 mm93,4 kg/km145 kg/km Artikel anfragen
L6438121012 x 1,00 mm²12,1 mm169,4 kg/km250 kg/km Artikel anfragen
L6438181018 x 1,00 mm²14,6 mm258,5 kg/km378 kg/km Artikel anfragen
L643802152 x 1,50 mm²7,3 mm48,5 kg/km80 kg/km Artikel anfragen
L643803153 x 1,50 mm²7,6 mm64,5 kg/km97 kg/km Artikel anfragen
L643804154 x 1,50 mm²8,4 mm81,3 kg/km120 kg/km Artikel anfragen
L643805155 x 1,50 mm²9,3 mm98,2 kg/km150 kg/km Artikel anfragen
L643807157 x 1,50 mm²10,1 mm129,9 kg/km188 kg/km Artikel anfragen
L6438121512 x 1,50 mm²13,5 mm232,5 kg/km323 kg/km Artikel anfragen
L6438181518 x 1,50 mm²16,3 mm357,1 kg/km488 kg/km Artikel anfragen
L643802252 x 2,50 mm²8,7 mm71,8 kg/km115 kg/km Artikel anfragen
L643803253 x 2,50 mm²9,3 mm98,2 kg/km145 kg/km Artikel anfragen
L643804254 x 2,50 mm²10,1 mm125,1 kg/km180 kg/km Artikel anfragen
L643805255 x 2,50 mm²11,5 mm167,9 kg/km237 kg/km Artikel anfragen
L643807257 x 2,50 mm²12,5 mm222,4 kg/km299 kg/km Artikel anfragen
L6438122512 x 2,50 mm²16,8 mm386,4 kg/km513 kg/km Artikel anfragen
L6438182518 x 2,50 mm²20,1 mm556,3 kg/km753 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L64380205
2 x 0,50 mm²
5,8 mm
25,5 kg/km
50 kg/km
L64380305
3 x 0,50 mm²
6,1 mm
30,4 kg/km
57 kg/km
L64380405
4 x 0,50 mm²
6,6 mm
36,9 kg/km
69 kg/km
L64380505
5 x 0,50 mm²
7,1 mm
43,6 kg/km
82 kg/km
L64380705
7 x 0,50 mm²
7,9 mm
55 kg/km
104 kg/km
L64381205
12 x 0,50 mm²
10,2 mm
86,7 kg/km
165 kg/km
L64381805
18 x 0,50 mm²
12,3 mm
140,7 kg/km
251 kg/km
L64380207
2 x 0,75 mm²
6,4 mm
30,5 kg/km
58 kg/km
L64380307
3 x 0,75 mm²
6,1 mm
39,3 kg/km
66 kg/km
L64380407
4 x 0,75 mm²
7,3 mm
48,5 kg/km
84 kg/km
L64380507
5 x 0,75 mm²
8 mm
57,5 kg/km
102 kg/km
L64380707
7 x 0,75 mm²
8,7 mm
74,2 kg/km
126 kg/km
L64381207
12 x 0,75 mm²
11,7 mm
140,4 kg/km
221 kg/km
L64381807
18 x 0,75 mm²
13,7 mm
189,4 kg/km
311 kg/km
L64380210
2 x 1,00 mm²
6,6 mm
36,9 kg/km
65 kg/km
L64380310
3 x 1,00 mm²
6,9 mm
48,3 kg/km
77 kg/km
L64380410
4 x 1,00 mm²
7,5 mm
59,7 kg/km
93 kg/km
L64380510
5 x 1,00 mm²
8,4 mm
71,7 kg/km
118 kg/km
L64380710
7 x 1,00 mm²
9 mm
93,4 kg/km
145 kg/km
L64381210
12 x 1,00 mm²
12,1 mm
169,4 kg/km
250 kg/km
L64381810
18 x 1,00 mm²
14,6 mm
258,5 kg/km
378 kg/km
L64380215
2 x 1,50 mm²
7,3 mm
48,5 kg/km
80 kg/km
L64380315
3 x 1,50 mm²
7,6 mm
64,5 kg/km
97 kg/km
L64380415
4 x 1,50 mm²
8,4 mm
81,3 kg/km
120 kg/km
L64380515
5 x 1,50 mm²
9,3 mm
98,2 kg/km
150 kg/km
L64380715
7 x 1,50 mm²
10,1 mm
129,9 kg/km
188 kg/km
L64381215
12 x 1,50 mm²
13,5 mm
232,5 kg/km
323 kg/km
L64381815
18 x 1,50 mm²
16,3 mm
357,1 kg/km
488 kg/km
L64380225
2 x 2,50 mm²
8,7 mm
71,8 kg/km
115 kg/km
L64380325
3 x 2,50 mm²
9,3 mm
98,2 kg/km
145 kg/km
L64380425
4 x 2,50 mm²
10,1 mm
125,1 kg/km
180 kg/km
L64380525
5 x 2,50 mm²
11,5 mm
167,9 kg/km
237 kg/km
L64380725
7 x 2,50 mm²
12,5 mm
222,4 kg/km
299 kg/km
L64381225
12 x 2,50 mm²
16,8 mm
386,4 kg/km
513 kg/km
L64381825
18 x 2,50 mm²
20,1 mm
556,3 kg/km
753 kg/km

Weitere Abmessungen und Farben auf Anfrage.
