SABIX® A 146 FRNC

Halogenfreie Verdrahtungsleitung mit verbessertem Brennverhalten und erweitertem Temperaturbereich 300/500 V

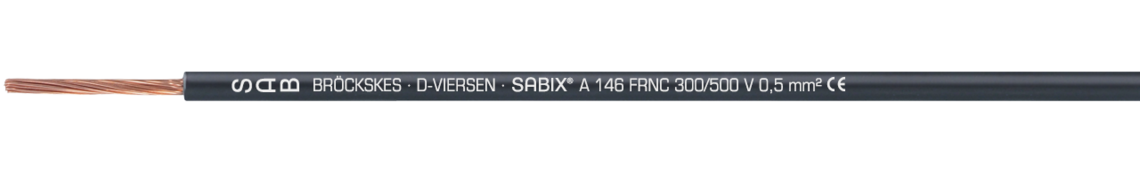

Aufdruck-Beispiel für SABIX® A 146 FRNC 61460150: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 146 FRNC 300/500 V 0,5 mm² CE

Aufdruck-Beispiel für SABIX® A 146 FRNC 61460150: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 146 FRNC 300/500 V 0,5 mm² CE

Anwendung/Beschreibung

Die halogenfreie Verdrahtungsleitung wird z.B. in den folgenden Bereichen eingesetzt: Schaltschrankbau, Geräte und Einrichtungen der Kommunikationstechnik, Haushaltsgeräte, Generatoren-, Transformatoren- und Maschinenbau, Bahntechnik. Die FRNC-Type ist außerdem hervorragend für die Innen-Verkabelung von Schienenfahrzeugen geeignet.

Die Ader ist auf Wunsch auch mit verzinnten Kupferlitzen verfügbar.

Produktvorteile

  • halogenfrei
  • keine Brandweiterleitung
  • flammhemmend und selbstverlöschend
  • sehr gute Abisolierbarkeit
  • flexibel
  • erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3
  • Flammwidrigkeit nach UN/ECE R118

Zusatzinformationen

* Farbschlüssel für die Einzelader/Aderleitung kann wie folgt gewählt werden:



Farbschlüssel für Einzeladern/Aderleitungen
FarbschlüsselFarbe          FarbschlüsselFarbe
01 =schwarz06 =grün
02 =blau07 =violett
03 =braun08 =weiß
04 =grau16 =enzian-blau
05 =gelb27 =grün/gelb

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Farbschlüssel

siehe Tabelle* Zusatzinformationen

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Farbschlüssel

siehe Tabelle* Zusatzinformationen

Technische Daten

Nennspannung

Uo/U 300/500 V

Prüfspannung

2000 V

Mindestbiegeradius

7,5 x d

Bei Einmalbiegung:

5 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1



ergänzend für die Bahntechnik:

Entwicklung von HCl ist < 0,5% nach IEC 60754-1.

pH-Wert ist > 4,3 nach IEC 60754-2.

Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt < 0,1% nach IEC 60684-2

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammwidrigkeit

nach ISO 6722 (UN/ECE R118)

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Prüfspannung

2000 V

Mindestbiegeradius

7,5 x d

Bei Einmalbiegung:

5 x d

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1



ergänzend für die Bahntechnik:

Entwicklung von HCl ist < 0,5% nach IEC 60754-1.

pH-Wert ist > 4,3 nach IEC 60754-2.

Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt < 0,1% nach IEC 60684-2

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammwidrigkeit

nach ISO 6722 (UN/ECE R118)

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Flexibilität

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Nennquerschnitt Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L6146 .. 50*0,5 mm²0,21 mm2,1 mm4,8 kg/km9 kg/km Artikel anfragen
L6146 .. 75*0,75 mm²0,21 mm2,4 mm7,2 kg/km12 kg/km Artikel anfragen
L6146 .. 80*1,00 mm²0,21 mm2,5 mm9,6 kg/km14 kg/km Artikel anfragen
Art.-Nr.
Nennquerschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L6146 .. 50*
0,5 mm²
0,21 mm
2,1 mm
4,8 kg/km
9 kg/km
L6146 .. 75*
0,75 mm²
0,21 mm
2,4 mm
7,2 kg/km
12 kg/km
L6146 .. 80*
1,00 mm²
0,21 mm
2,5 mm
9,6 kg/km
14 kg/km

Weitere Abmessungen und Farben auf Anfrage.
