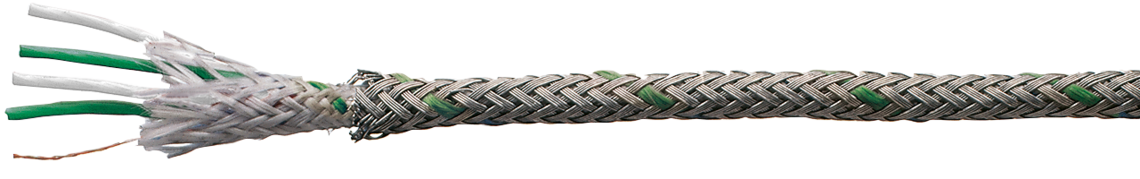

Th LTS

PFA-isolierte Thermoleitung mit Glasseidengeflecht und Stahldrahtarmierung

Anwendung/Beschreibung

Thermoleitung Typ K für Thermoelemente verfügt über ein verzinktes Stahldrahtgeflecht mit Kennfaden. Diese Thermoleitung für Thermopaar Typ NiCr-Ni ist für Temperaturen bis zu +250°C ausgelegt. Der Mindestbiegeradius dieser Leitungstype beträgt 12 x d.

Zusatzinformationen

Konstruktion

Isolierhülle

PFA

Verseilung

Adern gemeinsam

Beflechtung

Glasseide

Armierung

verzinktes Stahldrahtgeflecht mit Kennfaden

Form

rund

Leiteraufbau

0,22 mm² = 7 x 0,20 mm ø

0,50 mm² = 16 x 0,20 mm ø

1,00 mm² = 32 x 0,20 mm ø

Isolierhülle

PFA

Verseilung

Adern gemeinsam

Beflechtung

Glasseide

Armierung

verzinktes Stahldrahtgeflecht mit Kennfaden

Form

rund

Leiteraufbau

0,22 mm² = 7 x 0,20 mm ø

0,50 mm² = 16 x 0,20 mm ø

1,00 mm² = 32 x 0,20 mm ø

Technische Daten

Mindestbiegeradius

12 x d

Temperaturbereich der Isolation

bewegt: max. +250 °C

nicht bewegt: max. +250 °C

bei eingeschränkter Gebrauchsdauer: +260 °C

Isolationswiderstand

> 1 M Ω x km

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 Kategorie C bzw. D

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Mindestbiegeradius

12 x d

Temperaturbereich der Isolation

bewegt: max. +250 °C

nicht bewegt: max. +250 °C

bei eingeschränkter Gebrauchsdauer: +260 °C

Isolationswiderstand

> 1 M Ω x km

Flammausbreitung

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 Kategorie C bzw. D

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Typ Aderzahl x
Querschnitt
Für Thermoelement Außen-ø ca. Leitungs-
gewicht ≈
047310 …*Th 20 LTS2 x 0,22 mm²Fe-CuNi3,3 mm2,1 kg/100m Artikel anfragen
047311 …*Th 50 LTS2 x 0,50 mm²Fe-CuNi4,1 mm3,9 kg/100m Artikel anfragen
047312 …*Th 100 LTS2 x 1,00 mm²Fe-CuNi4,9 mm5,2 kg/100m Artikel anfragen
047313 …*Th 20-4 LTS4 x 0,22 mm²Fe-CuNi3,7 mm3,2 kg/100m Artikel anfragen
047314 …*Th 50-4 LTS4 x 0,50 mm²Fe-CuNi4,7 mm5,1 kg/100m Artikel anfragen
047315 …*Th 100-4 LTS4 x 1,00 mm²Fe-CuNi5,6 mm7,5 kg/100m Artikel anfragen
047310…*Th 20 LTS2 x 0,22 mm²NiCr-Ni3,3 mm2,1 kg/100m Artikel anfragen
047311…*Th 50 LTS2 x 0,50 mm²NiCr-Ni4,1 mm3,9 kg/100m Artikel anfragen
047312…*Th 100 LTS2 x 1,00 mm²NiCr-Ni4,9 mm5,2 kg/100m Artikel anfragen
047313…*Th 20-4 LTS4 x 0,22 mm²NiCr-Ni3,7 mm3,2 kg/100m Artikel anfragen
047314…*Th 50-4 LTS4 x 0,50 mm²NiCr-Ni4,7 mm5,1 kg/100m Artikel anfragen
047315…*Th 100-4 LTS4 x 1,00 mm²NiCr-Ni5,6 mm7,5 kg/100m Artikel anfragen
Art.-Nr.
Typ
Aderzahl x
Querschnitt
Für Thermoelement
Außen-ø ca.
Leitungs-
gewicht ≈
047310 …*
Th 20 LTS
2 x 0,22 mm²
Fe-CuNi
3,3 mm
2,1 kg/100m
047311 …*
Th 50 LTS
2 x 0,50 mm²
Fe-CuNi
4,1 mm
3,9 kg/100m
047312 …*
Th 100 LTS
2 x 1,00 mm²
Fe-CuNi
4,9 mm
5,2 kg/100m
047313 …*
Th 20-4 LTS
4 x 0,22 mm²
Fe-CuNi
3,7 mm
3,2 kg/100m
047314 …*
Th 50-4 LTS
4 x 0,50 mm²
Fe-CuNi
4,7 mm
5,1 kg/100m
047315 …*
Th 100-4 LTS
4 x 1,00 mm²
Fe-CuNi
5,6 mm
7,5 kg/100m
047310…*
Th 20 LTS
2 x 0,22 mm²
NiCr-Ni
3,3 mm
2,1 kg/100m
047311…*
Th 50 LTS
2 x 0,50 mm²
NiCr-Ni
4,1 mm
3,9 kg/100m
047312…*
Th 100 LTS
2 x 1,00 mm²
NiCr-Ni
4,9 mm
5,2 kg/100m
047313…*
Th 20-4 LTS
4 x 0,22 mm²
NiCr-Ni
3,7 mm
3,2 kg/100m
047314…*
Th 50-4 LTS
4 x 0,50 mm²
NiCr-Ni
4,7 mm
5,1 kg/100m
047315…*
Th 100-4 LTS
4 x 1,00 mm²
NiCr-Ni
5,6 mm
7,5 kg/100m

*Thermopaar-Code ─ Weitere Abmessungen und Farben auf Anfrage.
