USB 3.0 S

dauerflexible USB 3.0 Leitung mit UL Approbation, schleppkettentauglich

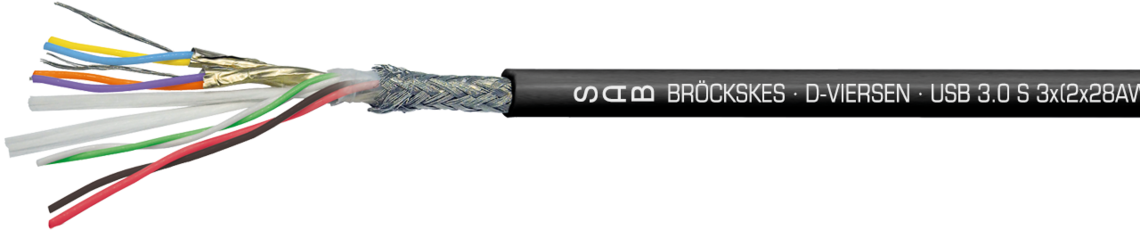

Aufdruck-Beispiel für USB 3.0 S 06042098:
SAB BRÖCKSKES · D-VIERSEN · USB 3.0 S 3x(2x28AWG)ST+2x26AWG 0604-2098 UL AWM Style 20549 80°C 300V CE

Aufdruck-Beispiel für USB 3.0 S 06042098: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 S 3x(2x28AWG)ST+2x26AWG 0604-2098 UL AWM Style 20549 80°C 300V CE

Anwendung/Beschreibung

Die dauerflexible USB 3.0 Leitung ist für den Einsatz in Schleppketten geeignet. Diese Leitung ist UL approbiert und kann für einen Temperaturbereich im nicht bewegtem Zustand von -50°C / +90 °C, im bewegtem Zustand -40°C / +90 °C eingesetzt werden (UL: bis + 80°C).

Produktvorteile

  • UL approbiert
  • schleppkettenfähig
  • flammhemmend und selbstverlöschend
  • sehr gute Ölbeständigkeit
  • bis zu 3 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

Konstruktion

Leiter

versilberte und verzinnte Cu-Litze

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung)

Verseilung

paarig verseilt und Datenpaare geschirmt, alle Elemente gemeinsam

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

schwarz (ähnlich RAL 9005)

Leiter

versilberte und verzinnte Cu-Litze

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung)

Verseilung

paarig verseilt und Datenpaare geschirmt, alle Elemente gemeinsam

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

schwarz (ähnlich RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V · Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Temperaturbereich VDE

UL: bis + 80°C

nicht bewegt: -50°C / +90 °C

bewegt: -40°C / +90 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2

UL Style

20549

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader 2000 V · Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Temperaturbereich VDE

UL: bis + 80°C

nicht bewegt: -50°C / +90 °C

bewegt: -40°C / +90 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2

Ölbeständigkeit
UL Style

20549

Abmessungen

Art.-Nr. Abmessung Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L060420983 x (2 x 28 AWG)ST + 2 x 26 AWG6,1 mm26,5 kg/km45 kg/km223 Ω/km140 Ω/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L06042098
3 x (2 x 28 AWG)ST + 2 x 26 AWG
6,1 mm
26,5 kg/km
45 kg/km
223 Ω/km
140 Ω/km

Weitere Abmessungen und Farben auf Anfrage.
