SD 960
Dauerflexible PVC-Datenleitung mit farbigen Adern

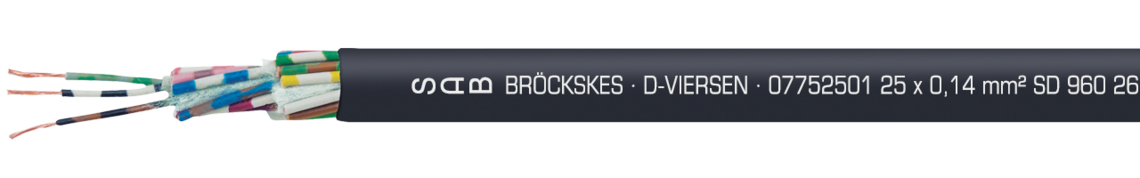

Aufdruck-Beispiel für SD 960 07752501: SAB BRÖCKSKES · D-VIERSEN · 07752501 25 x 0,14 mm² SD 960 26 AWG/25c 07752625 UL AWM Style 21083 80°C 300V CE
Anwendung/Beschreibung
Schleppkettentaugliches Kabel mit blanken, feindrähtigen Cu-Litzen und einer Aderkennzeichnung in Anlehnung an Farbcode US 2. Der verstärkte Außenmantel dieser Schleppkettenleitung ermöglicht einen dauerflexiblen Einsatz mit einem Mindest-Biegeradius von 7,5 x d. Eingesetzt wird diese Leitung häufig als flexible Datenleitung in Schleppketten z.B. an Fertigungsstraßen.
Produktvorteile
- gute Flexibilität
- schleppkettentauglich
- kleiner Biegeradius
- verstärkter Außenmantel
Zusatzinformationen
Auf Wunsch möglich!
- in den Abmessungen 0,50 mm² und 0,75 mm²
- mit grauem Außenmantel und farbigen Adern nach DIN 47100
Konstruktion
| Leiter | blanke Cu-Litze, feinstdrähtig |
|---|---|
| Isolierhülle | PVC, TI2 nach EN 50363-3 + VDE 0207-363-3 |
| Aderkennzeichnung | |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Mantelmaterial | PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feinstdrähtig
PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 1500 V |
| Mindestbiegeradius | dauerflexibel: 7,5 x d |
| Strahlenbeständigkeit | 8 x 10⁷ cJ/kg |
| Temperaturbereich | DIN VDE nicht bewegt: -30/+70°C DIN VDE bewegt: -5/+70°C UL: bis +80°C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, |
| Ölbeständigkeit | |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
300 V
Ader/Ader 1500 V
dauerflexibel: 7,5 x d
8 x 10⁷ cJ/kg
DIN VDE nicht bewegt: -30/+70°C
DIN VDE bewegt: -5/+70°C
UL: bis +80°C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø | Cu-Zahl |
Leitungs- gewicht ≈ | Außen-ø ± 5% | |
|---|---|---|---|---|---|---|
| L07750201 | 2 x 0,14 mm² | 0,11 mm | 2,7 kg/km | 17 kg/km | 3,9 mm | Artikel anfragen |
| L07750301 | 3 x 0,14 mm² | 0,11 mm | 4 kg/km | 21 kg/km | 4,1 mm | Artikel anfragen |
| L07750401 | 4 x 0,14 mm² | 0,11 mm | 5,4 kg/km | 24 kg/km | 4,5 mm | Artikel anfragen |
| L07750501 | 5 x 0,14 mm² | 0,11 mm | 6,7 kg/km | 30 kg/km | 4,9 mm | Artikel anfragen |
| L07750701 | 7 x 0,14 mm² | 0,11 mm | 9,4 kg/km | 41 kg/km | 5,7 mm | Artikel anfragen |
| L07751001 | 10 x 0,14 mm² | 0,11 mm | 13,4 kg/km | 49 kg/km | 6,7 mm | Artikel anfragen |
| L07751401 | 14 x 0,14 mm² | 0,11 mm | 18,8 kg/km | 63 kg/km | 7,2 mm | Artikel anfragen |
| L07751801 | 18 x 0,14 mm² | 0,11 mm | 24,2 kg/km | 84 kg/km | 8,2 mm | Artikel anfragen |
| L07752501 | 25 x 0,14 mm² | 0,11 mm | 33,6 kg/km | 116 kg/km | 10,1 mm | Artikel anfragen |
| L07750202 | 2 x 0,25 mm² | 0,11 mm | 4,8 kg/km | 22 kg/km | 4,2 mm | Artikel anfragen |
| L07750302 | 3 x 0,25 mm² | 0,11 mm | 7,2 kg/km | 26 kg/km | 4,5 mm | Artikel anfragen |
| L07750402 | 4 x 0,25 mm² | 0,11 mm | 9,6 kg/km | 31 kg/km | 4,8 mm | Artikel anfragen |
| L07750502 | 5 x 0,25 mm² | 0,11 mm | 12 kg/km | 38 kg/km | 5,3 mm | Artikel anfragen |
| L07750702 | 7 x 0,25 mm² | 0,11 mm | 16,8 kg/km | 53 kg/km | 6,3 mm | Artikel anfragen |
| L07751002 | 10 x 0,25 mm² | 0,11 mm | 24 kg/km | 65 kg/km | 7,3 mm | Artikel anfragen |
| L07751402 | 14 x 0,25 mm² | 0,11 mm | 33,6 kg/km | 87 kg/km | 8,1 mm | Artikel anfragen |
| L07751802 | 18 x 0,25 mm² | 0,11 mm | 43,2 kg/km | 110 kg/km | 9 mm | Artikel anfragen |
| L07752502 | 25 x 0,25 mm² | 0,11 mm | 60 kg/km | 152 kg/km | 11 mm | Artikel anfragen |
| L07750203 | 2 x 0,34 mm² | 0,11 mm | 6,5 kg/km | 25 kg/km | 4,4 mm | Artikel anfragen |
| L07750303 | 3 x 0,34 mm² | 0,11 mm | 9,8 kg/km | 30 kg/km | 4,7 mm | Artikel anfragen |
| L07750403 | 4 x 0,34 mm² | 0,11 mm | 13,1 kg/km | 36 kg/km | 5,1 mm | Artikel anfragen |
| L07750503 | 5 x 0,34 mm² | 0,11 mm | 16,3 kg/km | 44 kg/km | 5,5 mm | Artikel anfragen |
| L07750703 | 7 x 0,34 mm² | 0,11 mm | 22,8 kg/km | 61 kg/km | 6,6 mm | Artikel anfragen |
| L07751003 | 10 x 0,34 mm² | 0,11 mm | 32,6 kg/km | 79 kg/km | 7,9 mm | Artikel anfragen |
| L07751403 | 14 x 0,34 mm² | 0,11 mm | 45,7 kg/km | 102 kg/km | 8,5 mm | Artikel anfragen |
| L07751803 | 18 x 0,34 mm² | 0,11 mm | 58,8 kg/km | 130 kg/km | 9,5 mm | Artikel anfragen |
| L07752503 | 25 x 0,34 mm² | 0,11 mm | 81,6 kg/km | 179 kg/km | 11,7 mm | Artikel anfragen |
Querschnitt
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
