S 960 blue
Dauerflexible PVC-Steuerleitung mit nummerierten, blauen Adern

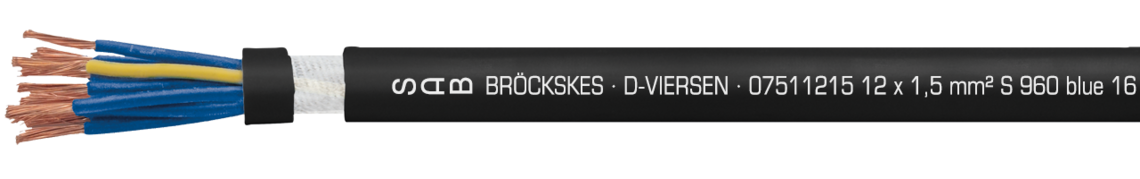

Aufdruck-Beispiel für S 960 blue 07511215: SAB BRÖCKSKES · D-VIERSEN · 07511215 12 x 1,5 mm² S 960 blue 16 AWG/12c 07511612 UL AWM Style 2587 90°C 600V CSA AWM I/II A/B 90°C 600V FT1 FT2 CE
Anwendung/Beschreibung
Die hochflexible Leitung mit UL AWM Style 2587, blauen und nummerierten Adern zeichnet sich durch den kleinen Mindestbiegeradius von 7,5 x d aus und hat eine Strahlenbeständigkeit von 8 x 10⁷ cJ/kg. Diese Leitung ist auch für die Verwendung im amerikanischen Markt geeignet.
Produktvorteile
- gute Flexibilität
- kleiner Biegeradius
- verstärkter Außenmantel
Zusatzinformationen
Auf Wunsch möglich!
- mit grauem Außenmantel und schwarzen oder roten Adern
Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | PVC, TI2 nach EN 50363-3 + VDE 0207-363-3 |
| Aderkennzeichnung | blaue Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Mantelmaterial | PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
blaue Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,
ab 3 Adern ein grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Spannung UL/CSA | 600 V |
| Prüfspannung | Ader/Ader 2000 V |
| Mindestbiegeradius | dauerflexibel: 7,5 x d |
| Strahlenbeständigkeit | 8 x 10⁷ cJ/kg |
| Temperaturbereich | DIN VDE nicht bewegt: -40/+70°C DIN VDE bewegt: +5/+70°C UL/CSA: bis + 90°C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, |
| Ölbeständigkeit | |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
600 V
Ader/Ader 2000 V
dauerflexibel: 7,5 x d
8 x 10⁷ cJ/kg
DIN VDE nicht bewegt: -40/+70°C
DIN VDE bewegt: +5/+70°C
UL/CSA: bis + 90°C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1, FT2
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L07510205 | 2 x 0,50 mm² | 0,16 mm | 5,5 mm | 10,6 kg/km | 40 kg/km | Artikel anfragen |
| L07510305 | 3 x 0,50 mm² | 0,16 mm | 5,8 mm | 15,8 kg/km | 47 kg/km | Artikel anfragen |
| L07510405 | 4 x 0,50 mm² | 0,16 mm | 6,3 mm | 21,1 kg/km | 57 kg/km | Artikel anfragen |
| L07510505 | 5 x 0,50 mm² | 0,16 mm | 7 mm | 26,4 kg/km | 71 kg/km | Artikel anfragen |
| L07510705 | 7 x 0,50 mm² | 0,16 mm | 8,2 mm | 37 kg/km | 98 kg/km | Artikel anfragen |
| L07511205 | 12 x 0,50 mm² | 0,16 mm | 10,1 mm | 63,4 kg/km | 144 kg/km | Artikel anfragen |
| L07511805 | 18 x 0,50 mm² | 0,16 mm | 12 mm | 95 kg/km | 212 kg/km | Artikel anfragen |
| L07512505 | 25 x 0,50 mm² | 0,16 mm | 14,4 mm | 132 kg/km | 284 kg/km | Artikel anfragen |
| L07513405 | 34 x 0,50 mm² | 0,16 mm | 16,2 mm | 179,5 kg/km | 378 kg/km | Artikel anfragen |
| L07515005 | 50 x 0,50 mm² | 0,16 mm | 19,1 mm | 264 kg/km | 523 kg/km | Artikel anfragen |
| L07516105 | 61 x 0,50 mm² | 0,16 mm | 21,1 mm | 322,1 kg/km | 655 kg/km | Artikel anfragen |
| L07510207 | 2 x 0,75 mm² | 0,16 mm | 5,9 mm | 14,4 kg/km | 47 kg/km | Artikel anfragen |
| L07510307 | 3 x 0,75 mm² | 0,16 mm | 6,3 mm | 21,6 kg/km | 57 kg/km | Artikel anfragen |
| L07510407 | 4 x 0,75 mm² | 0,16 mm | 6,8 mm | 28,8 kg/km | 68 kg/km | Artikel anfragen |
| L07510507 | 5 x 0,75 mm² | 0,16 mm | 7,5 mm | 36 kg/km | 85 kg/km | Artikel anfragen |
| L07510707 | 7 x 0,75 mm² | 0,16 mm | 9,1 mm | 50,4 kg/km | 122 kg/km | Artikel anfragen |
| L07511207 | 12 x 0,75 mm² | 0,16 mm | 11 mm | 86,4 kg/km | 177 kg/km | Artikel anfragen |
| L07511807 | 18 x 0,75 mm² | 0,16 mm | 13,1 mm | 129,6 kg/km | 261 kg/km | Artikel anfragen |
| L07512507 | 25 x 0,75 mm² | 0,16 mm | 15,8 mm | 180 kg/km | 354 kg/km | Artikel anfragen |
| L07513407 | 34 x 0,75 mm² | 0,16 mm | 17,9 mm | 244,8 kg/km | 474 kg/km | Artikel anfragen |
| L07515007 | 50 x 0,75 mm² | 0,16 mm | 21,1 mm | 360 kg/km | 670 kg/km | Artikel anfragen |
| L07516107 | 61 x 0,75 mm² | 0,16 mm | 23,5 mm | 439,2 kg/km | 831 kg/km | Artikel anfragen |
| L07510210 | 2 x 1,00 mm² | 0,16 mm | 6,2 mm | 19,2 kg/km | 55 kg/km | Artikel anfragen |
| L07510310 | 3 x 1,00 mm² | 0,16 mm | 6,5 mm | 28,8 kg/km | 66 kg/km | Artikel anfragen |
| L07510410 | 4 x 1,00 mm² | 0,16 mm | 7,2 mm | 38,4 kg/km | 82 kg/km | Artikel anfragen |
| L07510510 | 5 x 1,00 mm² | 0,16 mm | 7,9 mm | 48 kg/km | 101 kg/km | Artikel anfragen |
| L07510710 | 7 x 1,00 mm² | 0,16 mm | 9,4 mm | 67,2 kg/km | 142 kg/km | Artikel anfragen |
| L07511210 | 12 x 1,00 mm² | 0,16 mm | 11,5 mm | 115,2 kg/km | 212 kg/km | Artikel anfragen |
| L07511810 | 18 x 1,00 mm² | 0,16 mm | 13,7 mm | 172,8 kg/km | 313 kg/km | Artikel anfragen |
| L07512510 | 25 x 1,00 mm² | 0,16 mm | 16,5 mm | 240 kg/km | 424 kg/km | Artikel anfragen |
| L07513410 | 34 x 1,00 mm² | 0,16 mm | 18,7 mm | 326,4 kg/km | 569 kg/km | Artikel anfragen |
| L07515010 | 50 x 1,00 mm² | 0,16 mm | 22,5 mm | 480 kg/km | 826 kg/km | Artikel anfragen |
| L07516110 | 61 x 1,00 mm² | 0,16 mm | 24,5 mm | 585,6 kg/km | 998 kg/km | Artikel anfragen |
| L07510215 | 2 x 1,50 mm² | 0,16 mm | 6,8 mm | 28,8 kg/km | 70 kg/km | Artikel anfragen |
| L07510315 | 3 x 1,50 mm² | 0,16 mm | 7,3 mm | 43,2 kg/km | 88 kg/km | Artikel anfragen |
| L07510415 | 4 x 1,50 mm² | 0,16 mm | 8 mm | 57,6 kg/km | 109 kg/km | Artikel anfragen |
| L07510515 | 5 x 1,50 mm² | 0,16 mm | 8,8 mm | 72 kg/km | 135 kg/km | Artikel anfragen |
| L07510715 | 7 x 1,50 mm² | 0,16 mm | 10,6 mm | 100,8 kg/km | 192 kg/km | Artikel anfragen |
| L07511215 | 12 x 1,50 mm² | 0,16 mm | 13 mm | 172,8 kg/km | 288 kg/km | Artikel anfragen |
| L07511815 | 18 x 1,50 mm² | 0,16 mm | 15,4 mm | 259,2 kg/km | 425 kg/km | Artikel anfragen |
| L07512515 | 25 x 1,50 mm² | 0,16 mm | 18,7 mm | 360 kg/km | 580 kg/km | Artikel anfragen |
| L07513415 | 34 x 1,50 mm² | 0,16 mm | 21,1 mm | 489,6 kg/km | 777 kg/km | Artikel anfragen |
| L07515015 | 50 x 1,50 mm² | 0,16 mm | 25,1 mm | 720 kg/km | 1115 kg/km | Artikel anfragen |
| L07516115 | 61 x 1,50 mm² | 0,16 mm | 27,6 mm | 878,4 kg/km | 1362 kg/km | Artikel anfragen |
| L07510225 | 2 x 2,50 mm² | 0,16 mm | 8,9 mm | 48 kg/km | 117 kg/km | Artikel anfragen |
| L07510325 | 3 x 2,50 mm² | 0,16 mm | 9,5 mm | 72 kg/km | 144 kg/km | Artikel anfragen |
| L07510425 | 4 x 2,50 mm² | 0,16 mm | 10,4 mm | 96 kg/km | 178 kg/km | Artikel anfragen |
| L07510525 | 5 x 2,50 mm² | 0,16 mm | 11,6 mm | 120 kg/km | 223 kg/km | Artikel anfragen |
| L07510725 | 7 x 2,50 mm² | 0,16 mm | 14 mm | 168 kg/km | 319 kg/km | Artikel anfragen |
| L07511225 | 12 x 2,50 mm² | 0,16 mm | 17,3 mm | 288 kg/km | 480 kg/km | Artikel anfragen |
| L07511825 | 18 x 2,50 mm² | 0,16 mm | 20,7 mm | 432 kg/km | 715 kg/km | Artikel anfragen |
| L07512525 | 25 x 2,50 mm² | 0,16 mm | 25,1 mm | 600 kg/km | 973 kg/km | Artikel anfragen |
| L07510340 | 3 x 4,00 mm² | 0,16 mm | 11,3 mm | 115,2 kg/km | 223 kg/km | Artikel anfragen |
| L07510440 | 4 x 4,00 mm² | 0,16 mm | 12,4 mm | 153,6 kg/km | 267 kg/km | Artikel anfragen |
| L07510540 | 5 x 4,00 mm² | 0,16 mm | 13,8 mm | 192 kg/km | 342 kg/km | Artikel anfragen |
| L07510740 | 7 x 4,00 mm² | 0,16 mm | 16,7 mm | 268,8 kg/km | 493 kg/km | Artikel anfragen |
| L07510360 | 3 x 6,00 mm² | 0,21 mm | 13,1 mm | 172,8 kg/km | 319 kg/km | Artikel anfragen |
| L07510460 | 4 x 6,00 mm² | 0,21 mm | 14,5 mm | 230,4 kg/km | 381 kg/km | Artikel anfragen |
| L07510560 | 5 x 6,00 mm² | 0,21 mm | 16,2 mm | 288 kg/km | 490 kg/km | Artikel anfragen |
| L07510760 | 7 x 6,00 mm² | 0,21 mm | 19,4 mm | 403,2 kg/km | 700 kg/km | Artikel anfragen |
| L07510361 | 3 x 10,0 mm² | 0,21 mm | 16,2 mm | 288 kg/km | 502 kg/km | Artikel anfragen |
| L07510461 | 4 x 10,0 mm² | 0,21 mm | 18 mm | 384 kg/km | 637 kg/km | Artikel anfragen |
| L07510561 | 5 x 10,0 mm² | 0,21 mm | 20,1 mm | 480 kg/km | 787 kg/km | Artikel anfragen |
| L07510362 | 3 x 16,0 mm² | 0,21 mm | 19,4 mm | 460,8 kg/km | 754 kg/km | Artikel anfragen |
| L07510462 | 4 x 16,0 mm² | 0,21 mm | 21,5 mm | 614,4 kg/km | 954 kg/km | Artikel anfragen |
| L07510562 | 5 x 16,0 mm² | 0,21 mm | 24,1 mm | 768 kg/km | 1188 kg/km | Artikel anfragen |
| L07510463 | 4 x 25,0 mm² | 0,21 mm | 26 mm | 960 kg/km | 1391 kg/km | Artikel anfragen |
| L07510563 | 5 x 25,0 mm² | 0,21 mm | 29 mm | 1200 kg/km | 1779 kg/km | Artikel anfragen |
| L07510464 | 4 x 35,0 mm² | 0,21 mm | 29,8 mm | 1344 kg/km | 1911 kg/km | Artikel anfragen |
| L07510564 | 5 x 35,0 mm² | 0,21 mm | 32,9 mm | 1680 kg/km | 2354 kg/km | Artikel anfragen |
| L07510465 | 4 x 50,0 mm² | 0,21 mm | 34,9 mm | 1920 kg/km | 2672 kg/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
