LiYCY
PVC-Datenleitung mit CU-Gesamtabschirmung LiYCY mit Farbcode in Anlehnung an DIN 47100

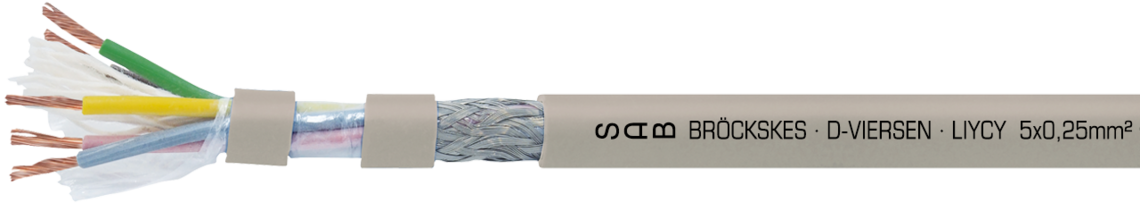

Aufdruck-Beispiel für LiYCY 03150525: SAB BRÖCKSKES · D-VIERSEN · LIYCY 5x0,25mm² CE
Anwendung/Beschreibung
LiYCY Kabel mit EMV-Schirm und einer Verseilung in Lagen weist gute EMV-Eigenschaften auf. Die PVC/PVC-Datenleitung mit Farbcode in Anlehnung an DIN 47100 wird beispielsweise in Prozesssteuerungen, im Elektroinstallations-Ggerätebau und der Prüf- & Regeltechnik eingesetzt.
Bedeutung: LiYCY Kabel haben folgenden Aufbau: Li = Litze | Y = PVC Isolation | C = Kupfergeflecht | Y = PVC Mantel.
Produktvorteile
- geschirmt, gute EMV-Eigenschaften
- flexibel
- geringer Außendurchmesser
- kleiner Biegeradius
Zusatzinformationen
LiYCY 2 x 0,75 mm² wird sehr häufig eingesetzt.
Abmessung: 2 x 0,75 mm²
Außendurchmesser: 5,6 mm
Konstruktion
| Leiter | blanke Cu-Litze in Anlehnung an VDE 0812 |
|---|---|
| Isolierhülle | PVC, TI2 nach EN 50363-3 + VDE 0207-363-3 |
| Aderfarben | Farbcode in Anlehnung an DIN 47100 |
| Verseilung | in Lagen |
| Bewicklung | PETP-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1 |
| Mantelfarbe | grau (RAL 7032) |
Leiter
blanke Cu-Litze in Anlehnung an VDE 0812
Isolierhülle
PVC, TI2
nach EN 50363-3 + VDE 0207-363-3
Aderfarben
Farbcode in Anlehnung an DIN 47100
Verseilung
in Lagen
Bewicklung
PETP-Folie
Abschirmung
Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial
PVC, TM2
nach EN 50363-4-1 + VDE 0207-363-4-1
Mantelfarbe
grau (RAL 7032)
Technische Daten
| Betriebsspitzenspannung | < 0,25 mm² = max. 350 V ≥ 0,25 mm² =max. 500 V |
|---|---|
| Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1200 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Betriebskapazität | siehe "Technische Daten" - Betriebskapazität |
| Strahlenbeständigkeit | 8 x 10^7 cJ/kg |
| Temperaturbereich | nicht bewegt: -30/+70 °C bewegt: -5/+70 °C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Ölbeständigkeit | |
| Chem. Beständigkeit | siehe "Technische Daten" - Chemische Beständigkeit |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Betriebsspitzenspannung
< 0,25 mm² = max. 350 V
≥ 0,25 mm² =max. 500 V
Prüfspannung
Ader/Ader 1500 V
Ader/Schirm 1200 V
Mindestbiegeradius
fest verlegt: 5 x d
frei beweglich: 10 x d
Betriebskapazität
siehe "Technische Daten" - Betriebskapazität
Strahlenbeständigkeit
8 x 10^7 cJ/kg
Temperaturbereich
nicht bewegt: -30/+70 °C
bewegt: -5/+70 °C
Brennverhalten
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit
Chem. Beständigkeit
siehe "Technische Daten" - Chemische Beständigkeit
Schadstofffreiheit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Cu-Zahl |
Leitungs- gewicht ≈ | Außen-ø ± 5% | |
|---|---|---|---|---|---|
| L03150214 | 2 x 0,14 mm² | 12,6 kg/km | 18 kg/km | 3,6 mm | Artikel anfragen |
| L03150314 | 3 x 0,14 mm² | 14,1 kg/km | 21 kg/km | 3,8 mm | Artikel anfragen |
| L03150414 | 4 x 0,14 mm² | 15,9 kg/km | 24 kg/km | 4 mm | Artikel anfragen |
| L03150514 | 5 x 0,14 mm² | 19,5 kg/km | 29 kg/km | 4,3 mm | Artikel anfragen |
| L03150614 | 6 x 0,14 mm² | 22 kg/km | 33 kg/km | 4,6 mm | Artikel anfragen |
| L03150714 | 7 x 0,14 mm² | 24 kg/km | 33 kg/km | 4,6 mm | Artikel anfragen |
| L03150814 | 8 x 0,14 mm² | 26 kg/km | 44 kg/km | 5,4 mm | Artikel anfragen |
| L03151014 | 10 x 0,14 mm² | 29 kg/km | 47 kg/km | 5,8 mm | Artikel anfragen |
| L03151214 | 12 x 0,14 mm² | 32 kg/km | 55 kg/km | 6,2 mm | Artikel anfragen |
| L03151414 | 14 x 0,14 mm² | 35 kg/km | 61 kg/km | 6,4 mm | Artikel anfragen |
| L03151614 | 16 x 0,14 mm² | 49 kg/km | 69 kg/km | 6,7 mm | Artikel anfragen |
| L03151814 | 18 x 0,14 mm² | 54 kg/km | 75 kg/km | 7 mm | Artikel anfragen |
| L03152014 | 20 x 0,14 mm² | 58 kg/km | 82 kg/km | 7,3 mm | Artikel anfragen |
| L03152114 | 21 x 0,14 mm² | 60 kg/km | 87 kg/km | 7,6 mm | Artikel anfragen |
| L03152414 | 24 x 0,14 mm² | 74 kg/km | 92 kg/km | 8 mm | Artikel anfragen |
| L03152514 | 25 x 0,14 mm² | 78 kg/km | 102 kg/km | 8,6 mm | Artikel anfragen |
| L03152714 | 27 x 0,14 mm² | 85 kg/km | 106 kg/km | 8,6 mm | Artikel anfragen |
| L03153014 | 30 x 0,14 mm² | 98 kg/km | 116 kg/km | 8,8 mm | Artikel anfragen |
| L03153214 | 32 x 0,14 mm² | 108 kg/km | 122 kg/km | 9,1 mm | Artikel anfragen |
| L03153614 | 36 x 0,14 mm² | 117 kg/km | 133 kg/km | 9,4 mm | Artikel anfragen |
| L03154014 | 40 x 0,14 mm² | 126 kg/km | 148 kg/km | 10 mm | Artikel anfragen |
| L03154414 | 44 x 0,14 mm² | 138 kg/km | 168 kg/km | 10,6 mm | Artikel anfragen |
| L03154814 | 48 x 0,14 mm² | 145 kg/km | 177 kg/km | 10,8 mm | Artikel anfragen |
| L03155014 | 50 x 0,14 mm² | 150 kg/km | 183 kg/km | 11 mm | Artikel anfragen |
| L03155214 | 52 x 0,14 mm² | 155 kg/km | 187 kg/km | 11 mm | Artikel anfragen |
| L03155614 | 56 x 0,14 mm² | 166 kg/km | 202 kg/km | 11,3 mm | Artikel anfragen |
| L03156114 | 61 x 0,14 mm² | 176 kg/km | 213 kg/km | 11,6 mm | Artikel anfragen |
| L03150125 | 1 x 0,25 mm² | 8 kg/km | 13 kg/km | 2,7 mm | Artikel anfragen |
| L03150225 | 2 x 0,25 mm² | 15 kg/km | 23 kg/km | 3,9 mm | Artikel anfragen |
| L03150325 | 3 x 0,25 mm² | 18 kg/km | 26 kg/km | 4,1 mm | Artikel anfragen |
| L03150425 | 4 x 0,25 mm² | 22 kg/km | 31 kg/km | 4,4 mm | Artikel anfragen |
| L03150525 | 5 x 0,25 mm² | 25 kg/km | 38 kg/km | 4,9 mm | Artikel anfragen |
| L03150625 | 6 x 0,25 mm² | 30 kg/km | 45 kg/km | 5,3 mm | Artikel anfragen |
| L03150725 | 7 x 0,25 mm² | 32 kg/km | 46 kg/km | 5,3 mm | Artikel anfragen |
| L03150825 | 8 x 0,25 mm² | 35 kg/km | 59 kg/km | 6,1 mm | Artikel anfragen |
| L03150925 | 9 x 0,25 mm² | 39 kg/km | 67 kg/km | 6,5 mm | Artikel anfragen |
| L03151025 | 10 x 0,25 mm² | 42 kg/km | 65 kg/km | 6,6 mm | Artikel anfragen |
| L03151225 | 12 x 0,25 mm² | 50 kg/km | 73 kg/km | 6,8 mm | Artikel anfragen |
| L03151425 | 14 x 0,25 mm² | 64 kg/km | 81 kg/km | 7,1 mm | Artikel anfragen |
| L03151525 | 15 x 0,25 mm² | 68 kg/km | 90 kg/km | 7,4 mm | Artikel anfragen |
| L03151625 | 16 x 0,25 mm² | 71 kg/km | 91 kg/km | 7,4 mm | Artikel anfragen |
| L03151825 | 18 x 0,25 mm² | 80 kg/km | 102 kg/km | 7,8 mm | Artikel anfragen |
| L03152025 | 20 x 0,25 mm² | 96 kg/km | 117 kg/km | 8,5 mm | Artikel anfragen |
| L03152125 | 21 x 0,25 mm² | 105 kg/km | 125 kg/km | 8,8 mm | Artikel anfragen |
| L03152425 | 24 x 0,25 mm² | 115 kg/km | 133 kg/km | 9,3 mm | Artikel anfragen |
| L03152525 | 25 x 0,25 mm² | 117 kg/km | 139 kg/km | 9,5 mm | Artikel anfragen |
| L03152725 | 27 x 0,25 mm² | 120 kg/km | 145 kg/km | 9,5 mm | Artikel anfragen |
| L03153025 | 30 x 0,25 mm² | 132 kg/km | 157 kg/km | 9,8 mm | Artikel anfragen |
| L03153225 | 32 x 0,25 mm² | 138 kg/km | 166 kg/km | 10,1 mm | Artikel anfragen |
| L03153625 | 36 x 0,25 mm² | 152 kg/km | 195 kg/km | 10,7 mm | Artikel anfragen |
| L03154025 | 40 x 0,25 mm² | 164 kg/km | 217 kg/km | 11,3 mm | Artikel anfragen |
| L03154425 | 44 x 0,25 mm² | 180 kg/km | 229 kg/km | 11,8 mm | Artikel anfragen |
| L03154825 | 48 x 0,25 mm² | 209 kg/km | 254 kg/km | 12,4 mm | Artikel anfragen |
| L03155025 | 50 x 0,25 mm² | 222 kg/km | 262 kg/km | 12,7 mm | Artikel anfragen |
| L03155225 | 52 x 0,25 mm² | 234 kg/km | 269 kg/km | 12,7 mm | Artikel anfragen |
| L03155625 | 56 x 0,25 mm² | 259 kg/km | 288 kg/km | 13 mm | Artikel anfragen |
| L03156125 | 61 x 0,25 mm² | 287 kg/km | 306 kg/km | 13,4 mm | Artikel anfragen |
| L03150234 | 2 x 0,34 mm² | 17 kg/km | 29 kg/km | 4,5 mm | Artikel anfragen |
| L03150334 | 3 x 0,34 mm² | 21 kg/km | 35 kg/km | 4,9 mm | Artikel anfragen |
| L03150434 | 4 x 0,34 mm² | 25 kg/km | 43 kg/km | 5,3 mm | Artikel anfragen |
| L03150534 | 5 x 0,34 mm² | 30 kg/km | 52 kg/km | 5,7 mm | Artikel anfragen |
| L03150634 | 6 x 0,34 mm² | 37 kg/km | 64 kg/km | 6,4 mm | Artikel anfragen |
| L03150734 | 7 x 0,34 mm² | 42 kg/km | 65 kg/km | 6,4 mm | Artikel anfragen |
| L03150834 | 8 x 0,34 mm² | 45 kg/km | 81 kg/km | 7,2 mm | Artikel anfragen |
| L03151034 | 10 x 0,34 mm² | 63 kg/km | 89 kg/km | 7,8 mm | Artikel anfragen |
| L03151234 | 12 x 0,34 mm² | 70 kg/km | 100 kg/km | 8 mm | Artikel anfragen |
| L03151434 | 14 x 0,34 mm² | 78 kg/km | 121 kg/km | 8,8 mm | Artikel anfragen |
| L03151634 | 16 x 0,34 mm² | 87 kg/km | 134 kg/km | 9,2 mm | Artikel anfragen |
| L03151834 | 18 x 0,34 mm² | 108 kg/km | 150 kg/km | 9,7 mm | Artikel anfragen |
| L03152034 | 20 x 0,34 mm² | 124 kg/km | 163 kg/km | 10,1 mm | Artikel anfragen |
| L03152134 | 21 x 0,34 mm² | 127 kg/km | 185 kg/km | 10,7 mm | Artikel anfragen |
| L03152434 | 24 x 0,34 mm² | 140 kg/km | 200 kg/km | 11,3 mm | Artikel anfragen |
| L03152734 | 27 x 0,34 mm² | 151 kg/km | 216 kg/km | 11,5 mm | Artikel anfragen |
| L03153034 | 30 x 0,34 mm² | 162 kg/km | 233 kg/km | 11,9 mm | Artikel anfragen |
| L03153234 | 32 x 0,34 mm² | 171 kg/km | 257 kg/km | 12,7 mm | Artikel anfragen |
| L03153634 | 36 x 0,34 mm² | 188 kg/km | 285 kg/km | 13,2 mm | Artikel anfragen |
| L03154034 | 40 x 0,34 mm² | 208 kg/km | 316 kg/km | 14 mm | Artikel anfragen |
| L03154234 | 42 x 0,34 mm² | 215 kg/km | 326 kg/km | 14 mm | Artikel anfragen |
| L03154434 | 44 x 0,34 mm² | 223 kg/km | 334 kg/km | 14,6 mm | Artikel anfragen |
| L03154834 | 48 x 0,34 mm² | 243 kg/km | 355 kg/km | 14,8 mm | Artikel anfragen |
| L03155034 | 50 x 0,34 mm² | 248 kg/km | 402 kg/km | 15,8 mm | Artikel anfragen |
| L03155234 | 52 x 0,34 mm² | 273 kg/km | 412 kg/km | 15,8 mm | Artikel anfragen |
| L03155634 | 56 x 0,34 mm² | 292 kg/km | 437 kg/km | 16,2 mm | Artikel anfragen |
| L03156134 | 61 x 0,34 mm² | 316 kg/km | 464 kg/km | 16,7 mm | Artikel anfragen |
| L03150150 | 1 x 0,50 mm² | 13,3 kg/km | 19 kg/km | 3,2 mm | Artikel anfragen |
| L03150250 | 2 x 0,50 mm² | 23,5 kg/km | 36 kg/km | 5 mm | Artikel anfragen |
| L03150350 | 3 x 0,50 mm² | 28,4 kg/km | 42 kg/km | 5,2 mm | Artikel anfragen |
| L03150450 | 4 x 0,50 mm² | 35,1 kg/km | 51 kg/km | 5,6 mm | Artikel anfragen |
| L03150550 | 5 x 0,50 mm² | 41,6 kg/km | 64 kg/km | 6,3 mm | Artikel anfragen |
| L03150650 | 6 x 0,50 mm² | 48,3 kg/km | 75 kg/km | 6,8 mm | Artikel anfragen |
| L03150750 | 7 x 0,50 mm² | 53,1 kg/km | 78 kg/km | 6,8 mm | Artikel anfragen |
| L03150850 | 8 x 0,50 mm² | 62 kg/km | 99 kg/km | 7,8 mm | Artikel anfragen |
| L03151050 | 10 x 0,50 mm² | 74,5 kg/km | 115 kg/km | 8,8 mm | Artikel anfragen |
| L03151250 | 12 x 0,50 mm² | 84,2 kg/km | 128 kg/km | 9 mm | Artikel anfragen |
| L03151450 | 14 x 0,50 mm² | 93,5 kg/km | 143 kg/km | 9,4 mm | Artikel anfragen |
| L03151650 | 16 x 0,50 mm² | 105,9 kg/km | 162 kg/km | 9,9 mm | Artikel anfragen |
| L03151850 | 18 x 0,50 mm² | 133,9 kg/km | 191 kg/km | 10,6 mm | Artikel anfragen |
| L03152050 | 20 x 0,50 mm² | 143,8 kg/km | 208 kg/km | 11,1 mm | Artikel anfragen |
| L03152150 | 21 x 0,50 mm² | 154,9 kg/km | 224 kg/km | 11,6 mm | Artikel anfragen |
| L03152450 | 24 x 0,50 mm² | 169,7 kg/km | 248 kg/km | 12,6 mm | Artikel anfragen |
| L03152550 | 25 x 0,50 mm² | 174,6 kg/km | 256 kg/km | 12,8 mm | Artikel anfragen |
| L03152750 | 27 x 0,50 mm² | 184,2 kg/km | 269 kg/km | 12,8 mm | Artikel anfragen |
| L03153050 | 30 x 0,50 mm² | 203,6 kg/km | 293 kg/km | 13,2 mm | Artikel anfragen |
| L03153250 | 32 x 0,50 mm² | 213,5 kg/km | 311 kg/km | 13,7 mm | Artikel anfragen |
| L03153650 | 36 x 0,50 mm² | 239 kg/km | 344 kg/km | 14,2 mm | Artikel anfragen |
| L03154050 | 40 x 0,50 mm² | 289,4 kg/km | 416 kg/km | 15,8 mm | Artikel anfragen |
| L03154250 | 42 x 0,50 mm² | 299 kg/km | 429 kg/km | 15,8 mm | Artikel anfragen |
| L03155050 | 50 x 0,50 mm² | 349,7 kg/km | 487 kg/km | 17 mm | Artikel anfragen |
| L03155250 | 52 x 0,50 mm² | 359,3 kg/km | 500 kg/km | 17 mm | Artikel anfragen |
| L03156150 | 61 x 0,50 mm² | 403,7 kg/km | 565 kg/km | 18 mm | Artikel anfragen |
| L03150175 | 1 x 0,75 mm² | 15,7 kg/km | 22 kg/km | 3,5 mm | Artikel anfragen |
| L03150275 | 2 x 0,75 mm² | 30,3 kg/km | 45 kg/km | 5,6 mm | Artikel anfragen |
| L03150375 | 3 x 0,75 mm² | 37,6 kg/km | 56 kg/km | 6,1 mm | Artikel anfragen |
| L03150475 | 4 x 0,75 mm² | 46,5 kg/km | 68 kg/km | 6,6 mm | Artikel anfragen |
| L03150575 | 5 x 0,75 mm² | 55,7 kg/km | 83 kg/km | 7,1 mm | Artikel anfragen |
| L03150675 | 6 x 0,75 mm² | 66,8 kg/km | 99 kg/km | 7,7 mm | Artikel anfragen |
| L03150775 | 7 x 0,75 mm² | 74 kg/km | 103 kg/km | 7,7 mm | Artikel anfragen |
| L03150875 | 8 x 0,75 mm² | 83,8 kg/km | 136 kg/km | 9,2 mm | Artikel anfragen |
| L03151075 | 10 x 0,75 mm² | 101,1 kg/km | 150 kg/km | 10 mm | Artikel anfragen |
| L03151275 | 12 x 0,75 mm² | 133,9 kg/km | 183 kg/km | 10,5 mm | Artikel anfragen |
| L03151475 | 14 x 0,75 mm² | 148,5 kg/km | 203 kg/km | 11 mm | Artikel anfragen |
| L03151675 | 16 x 0,75 mm² | 169,2 kg/km | 231 kg/km | 11,5 mm | Artikel anfragen |
| L03151875 | 18 x 0,75 mm² | 184 kg/km | 264 kg/km | 12,4 mm | Artikel anfragen |
| L03152175 | 21 x 0,75 mm² | 211 kg/km | 307 kg/km | 13,6 mm | Artikel anfragen |
| L03152475 | 24 x 0,75 mm² | 239,1 kg/km | 333 kg/km | 14,4 mm | Artikel anfragen |
| L03152775 | 27 x 0,75 mm² | 260,9 kg/km | 363 kg/km | 14,7 mm | Artikel anfragen |
| L03153075 | 30 x 0,75 mm² | 313,4 kg/km | 428 kg/km | 15,8 mm | Artikel anfragen |
| L03153275 | 32 x 0,75 mm² | 328,3 kg/km | 453 kg/km | 16,3 mm | Artikel anfragen |
| L03153675 | 36 x 0,75 mm² | 357,8 kg/km | 496 kg/km | 16,9 mm | Artikel anfragen |
| L03150180 | 1 x 1,00 mm² | 18,2 kg/km | 25 kg/km | 3,6 mm | Artikel anfragen |
| L03150280 | 2 x 1,00 mm² | 35,2 kg/km | 50 kg/km | 5,8 mm | Artikel anfragen |
| L03150380 | 3 x 1,00 mm² | 46,4 kg/km | 64 kg/km | 6,3 mm | Artikel anfragen |
| L03150480 | 4 x 1,00 mm² | 57,9 kg/km | 79 kg/km | 6,8 mm | Artikel anfragen |
| L03150580 | 5 x 1,00 mm² | 69,6 kg/km | 96 kg/km | 7,4 mm | Artikel anfragen |
| L03150680 | 6 x 1,00 mm² | 81,3 kg/km | 113 kg/km | 8 mm | Artikel anfragen |
| L03150780 | 7 x 1,00 mm² | 90,9 kg/km | 120 kg/km | 8 mm | Artikel anfragen |
| L03150185 | 1 x 1,50 mm² | 24,7 kg/km | 31 kg/km | 3,8 mm | Artikel anfragen |
| L03150285 | 2 x 1,50 mm² | 46,5 kg/km | 68 kg/km | 6,5 mm | Artikel anfragen |
| L03150385 | 3 x 1,50 mm² | 62,7 kg/km | 79 kg/km | 6,8 mm | Artikel anfragen |
| L03150485 | 4 x 1,50 mm² | 79,2 kg/km | 98 kg/km | 7,4 mm | Artikel anfragen |
| L03150585 | 5 x 1,50 mm² | 95,8 kg/km | 131 kg/km | 8,6 mm | Artikel anfragen |
| L03150685 | 6 x 1,50 mm² | 112,7 kg/km | 155 kg/km | 9,3 mm | Artikel anfragen |
| L03150785 | 7 x 1,50 mm² | 127,1 kg/km | 164 kg/km | 9,3 mm | Artikel anfragen |
Art.-Nr.
Aderzahl x
Querschnitt
Querschnitt
Cu-Zahl
Leitungs-
gewicht ≈
gewicht ≈
Außen-ø ± 5%
Weitere Abmessungen und Farben auf Anfrage.
