S 670

PUR-Hybrid-Feldbus-Steuerleitung, schleppkettenfähig mit UL/CSA Approbation

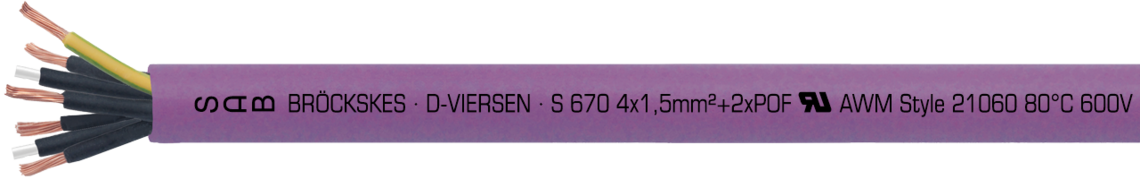

Aufdruck-Beispiel für S 670 06701604: SAB BRÖCKSKES · D-VIERSEN · S 670 5x1,5mm²+2xPOF UL AWM Style 21060 80°C 600V E172204 CSA AWM I/II A/B 80°C 600V FT1 FT2 LL104758 CE

Aufdruck-Beispiel für S 670 06701604: SAB BRÖCKSKES · D-VIERSEN · S 670 5x1,5mm²+2xPOF UL AWM Style 21060 80°C 600V E172204 CSA AWM I/II A/B 80°C 600V FT1 FT2 LL104758 CE

Anwendung/Beschreibung

Diese Leitung ist eine PUR-Hybrid-Feldbus-Steuerleitung, welche zudem schleppkettentauglich ist. Sie verfügt über Lichtwellenleiter und Kupferadern. Aufgrund ihres Polyurethan-Außenmantels hat sie eine sehr gute chemische Beständigkeit gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten und Öle. Darüber hinaus ist sie für Dauerbiegebeanspruchung geeignet.

Produktvorteile

  • UL/CSA approbiert
  • schleppkettenfähig
  • flammhemmend und selbstverlöschend
  • sehr gute Ölbeständigkeit
  • sehr gute chemische Beständigkeit
  • mit Lichtwellenleiter und Kupferadern

Konstruktion

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3

Aderkennzeichnung

schwarze Adern mit fortlaufenden Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter

Kunststofflichtwellenleiter

POF

Kennzeichnung POF

schwarz

Verseilung

Adern und POF in speziell abgestimmer Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

rotlila (RAL 4001)

rotlila (RAL 4001)

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3

Aderkennzeichnung

schwarze Adern mit fortlaufenden Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter

Kunststofflichtwellenleiter

POF

Kennzeichnung POF

schwarz

Verseilung

Adern und POF in speziell abgestimmer Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

rotlila (RAL 4001)

rotlila (RAL 4001)

Technische Daten

Nennspannung

Uo/U 300/500 V

Spannung UL/CSA

600 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d

dauerflexibel: 10 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Dämpfung POF bei 650 nm gemessen

max. 10dBm/20m

Durchmesser

POF:

Kern 900/1000 μm

außen 2,2 mm

UL Style

21060

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Spannung UL/CSA

600 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d

dauerflexibel: 10 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Dämpfung POF bei 650 nm gemessen

max. 10dBm/20m

Durchmesser

POF:

Kern 900/1000 μm

außen 2,2 mm

UL Style

21060

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L067004154 x 1,50 mm²0,16 mm10,0 mm57,6 kg/km132 kg/km Artikel anfragen
L067005155 x 1,50 mm²0,16 mm10,6 mm72,0 kg/km156 kg/km Artikel anfragen
L067004254 x 2,50 mm²0,16 mm12,2 mm96,0 kg/km197 kg/km Artikel anfragen
L067005255 x 2,50 mm²0,16 mm13,1 mm120,0 kg/km239 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L06700415
4 x 1,50 mm²
0,16 mm
10,0 mm
57,6 kg/km
132 kg/km
L06700515
5 x 1,50 mm²
0,16 mm
10,6 mm
72,0 kg/km
156 kg/km
L06700425
4 x 2,50 mm²
0,16 mm
12,2 mm
96,0 kg/km
197 kg/km
L06700525
5 x 2,50 mm²
0,16 mm
13,1 mm
120,0 kg/km
239 kg/km

Weitere Abmessungen und Farben auf Anfrage.
