PB 639

PVC Profibus-DP Leitung für die Erdverlegung

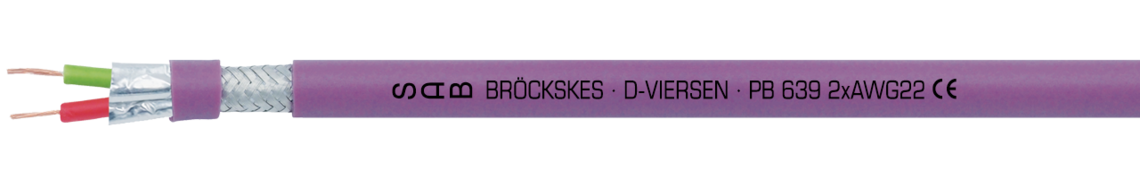

Aufdruck-Beispiel für PB 639 06392338: SAB BRÖCKSKES · D-VIERSEN · PB 639 2xAWG22 CE

Aufdruck-Beispiel für PB 639 06392338: SAB BRÖCKSKES · D-VIERSEN · PB 639 2xAWG22 CE

Anwendung/Beschreibung

Diese Leitung ist eine speziell für die Erdverlegung geeignete, flexible PVC Profibus-DP Leitung. Sie hat eine sehr gute Wetterbeständigkeit und ist für die Verlegung im Freien geeignet. Profibus Leitungen wurden speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.

Produktvorteile

  • flammhemmend und selbstverlöschend
  • gute Wetterbeständigkeit
  • für die Erdverlegung

Konstruktion

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

Ölbeständigkeit nach Werksnorm

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Für flexible Anwendung

nicht geeignet

Wetterbeständigkeit

gut

Für Verlegung im Freien

ja

Für Erdverlegung

geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Für flexible Anwendung

nicht geeignet

Wetterbeständigkeit

gut

Für Verlegung im Freien

ja

Für Erdverlegung

geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Cu-Zahl Leitungs-
gewicht ≈
Außen-ø ± 5%
L063923382 x 22 AWG23,8 kg/km94 kg/km9,2 mm Artikel anfragen
Art.-Nr.
Abmessung
Cu-Zahl
Leitungs-
gewicht ≈
Außen-ø ± 5%
L06392338
2 x 22 AWG
23,8 kg/km
94 kg/km
9,2 mm

Weitere Abmessungen und Farben auf Anfrage.
