PB 637

PVC Profibus-DP Leitung mit UL Approbation

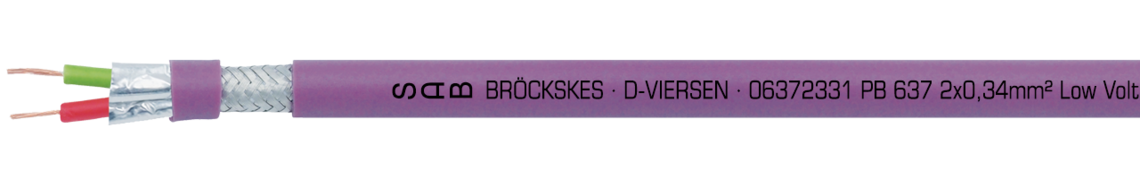

Aufdruck-Beispiel für PB 637 06372331: SAB BRÖCKSKES · D-VIERSEN · 06372331 PB 637 2x0,34mm² Low Voltage Computer Cable 22 AWG/2c UL AWM Style 2560 60°C 30V CE

Aufdruck-Beispiel für PB 637 06372331: SAB BRÖCKSKES · D-VIERSEN · 06372331 PB 637 2x0,34mm² Low Voltage Computer Cable 22 AWG/2c UL AWM Style 2560 60°C 30V CE

Anwendung/Beschreibung

Profinet-DP Leitung mit UL Approbation und Aderisolierung nach EN 50290-2-23 + VDE 0819-103 (02YI1). Diese Profibus Leitung wurde speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.

Produktvorteile

  • UL approbiert
  • flammhemmend und selbstverlöschend
  • sehr gute Ölbeständigkeit
  • sehr gute Wetterbeständigkeit

Konstruktion

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL

30 V

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Temperaturbereich

UL: bis +60°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

sehr gut - nach VDE 0207 Teil 5

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Für flexible Anwendung

nicht geeignet

Wetterbeständigkeit

mittel

Für Verlegung im Freien

nicht geeignet

Für Erdverlegung

nicht geeignet

UL-Style

2560

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung UL

30 V

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Temperaturbereich

UL: bis +60°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

sehr gut - nach VDE 0207 Teil 5

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Für flexible Anwendung

nicht geeignet

Wetterbeständigkeit

mittel

Für Verlegung im Freien

nicht geeignet

Für Erdverlegung

nicht geeignet

UL-Style

2560

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L063723312 x 22 AWG7,5 mm23,8 kg/km57 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L06372331
2 x 22 AWG
7,5 mm
23,8 kg/km
57 kg/km

Weitere Abmessungen und Farben auf Anfrage.
