Anwendung/Beschreibung

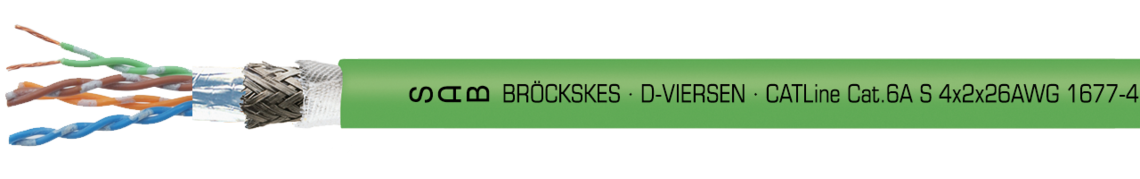

CAT 6A Gigabit Ethernet Leitung mit UL/CSA Approbation für den Einsatz in Schleppketten. Die schleppkettenfähige CAT 6A Leitung eignet sich für den Einsatz unter rauen industriellen Bedingungen, z.B. hohen Temperaturen, Verunreinigungen mit Ölen und Fetten, aggressiven Chemikalien oder Feuchtigkeit, besonders in der Automatisierung.
Produktvorteile
- UL/CSA approbiert
- schleppkettenfähig
- halogenfrei
- flammhemmend und selbstverlöschend
- sehr gute Ölbeständigkeit
- gut gegen aggressive Chemikalien
Zusatzinformationen
- auf Anfrage in +90°C
- auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
Abmessung | 4 x 2 x 26 AWG |
---|---|
Leiter | blanke Cu-Litze, feindrähtig |
Isolierhülle | Spezial-Polymer |
Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
Verseilung | Adern paarig verseilt, Paare gemeinsam |
Bewicklung | Vlies |
Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
Bewicklung | Vlies |
Mantelmaterial | PUR |
Mantelfarbe | grün (ähnlich RAL 6018) |
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam
Vlies
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
Betriebsspitzenspannung | max. 90 V |
---|---|
Spannung UL/CSA | 300 V |
Prüfspannung | Ader/Ader: 2000 V Ader/Schirm: 2000 V |
Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
Temperaturbereich | VDE nicht bewegt: -40°C/+70°C VDE bewegt: -40°C/+70°C UL/CSA: bis + 80°C |
Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
Flammtest | UL Horizontal Flame Test FT2 |
Ölbeständigkeit | |
Wellenwiderstand (100 MHz) | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 / CAT 6A |
Flexibilität | sehr gut |
UL Style | 20549 |
Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
300 V
Ader/Ader: 2000 V
Ader/Schirm: 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
VDE nicht bewegt: -40°C/+70°C
VDE bewegt: -40°C/+70°C
UL/CSA: bis + 80°C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 / CAT 6A
sehr gut
20549
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
---|---|---|---|---|---|---|
L16774631 | 4 x 2 x 26 AWG | 1,05 mm | 7,1 mm | 32 kg/km | 57 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
