MWT 505

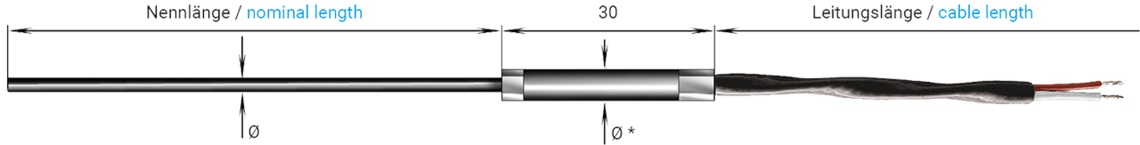

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TTL

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TTL

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TTL

Anwendung/Beschreibung

Als Hersteller von Widerstandsthermometern fertigen wir auf Wunsch alle Messwiderstands-Typen. Die Kombinationsvielfalt bietet Ihnen die Möglichkeit eine individuelle Zusammenstellung eines Temperaturfühlers, passend zu Ihrer Anwendung, vorzunehmen.

Gerne konstruieren wir auf Anfrage Ihr Widerstandsthermometer mit Anschlussleitung, speziell nach Ihren individuellen Vorgaben.

Zusatzinformationen

Mantel-Ø: 1,5 mm auf Anfrage!

Konstruktion

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 100 m

- andere Längen - nach Kundenanforderung

Messbereiche

▪ -50 bis +400°C mit Knickschutz

▪ -50 bis +600°C mit Knickschutz

▪ -50 bis +400°C ohne Knickschutz

▪ -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

PFA-Anschlussleitung TTL

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 100 m

- andere Längen - nach Kundenanforderung

Messbereiche

▪ -50 bis +400°C mit Knickschutz

▪ -50 bis +600°C mit Knickschutz

▪ -50 bis +400°C ohne Knickschutz

▪ -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

PFA-Anschlussleitung TTL
