MTE 205

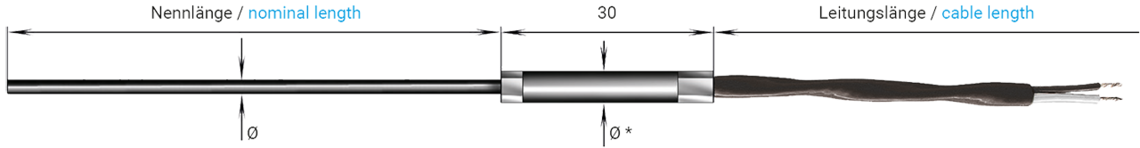

Mantel-Thermoelement mit PFA-Anschlussleitung Th 22 LTT
Mantel-Thermoelement mit PFA-Anschlussleitung Th 22 LTT
Anwendung/Beschreibung
Mantelthermoelement Typ J oder nach Kundenanforderung mit Anschlusskabel kann als Form A (isolierte Messstelle, mit/ohne Knickschutz) oder als Form B (verschweißte Messstelle, mit/ohne Knickschutz) geliefert werden.
Sie können anhand der unten stehenden Parametern Ihr individuelles Mantelthermoelement konstruieren oder sich direkt von unseren Temperaturmesstechnik-Experten beraten lassen. Sprechen Sie uns an.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ L - 2 x Typ L - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - andere Thermopaare - nach Kundenanforderung Typ L gemäß DIN 43710 Typ J und K gemäß DIN EN 60584 |
|---|---|
| Mantel-Durchmesser | - 0,64 mm - 1,00 mm - 1,50 mm - 2,0 mm - 3,0 mm - 4,5 mm - 6,0 mm - 8,0 mm - andere Manteldurchmesser - nach Kundenanforderung |
| Mantelwerkstoff | - 1.4541 - 2.4816 - andere Mantelwerkstoffe - nach Kundenanforderung |
| Ausführung der Leitungsenden | - blank abisoliert - Kabelschuhe M4 - Aderendhülsen - verzinnt - andere Leitungsenden - nach Kundenanforderung |
| Anschlussleitungslänge | - 1,0 m - 1,5 m - 2,0 m - 2,5 m - 3,0 m - 4,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderung |
| Ausführungsart Messspitze | - Form A, isolierte Messstelle, ohne Knickschutz - Form A, isolierte Messstelle, mit Knickschutz - Form B, verschweißte Messstelle, ohne Knickschutz - Form B, verschweißte Messstelle, mit Knickschutz Alle Ausführungen in Klasse 1 |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussleitung | PFA-Anschlussleitung Th 22 LTT |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ L
- 2 x Typ L
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
Typ L gemäß DIN 43710
Typ J und K gemäß DIN EN 60584
- 0,64 mm
- 1,00 mm
- 1,50 mm
- 2,0 mm
- 3,0 mm
- 4,5 mm
- 6,0 mm
- 8,0 mm
- andere Manteldurchmesser - nach Kundenanforderung
- 1.4541
- 2.4816
- andere Mantelwerkstoffe - nach Kundenanforderung
- blank abisoliert
- Kabelschuhe M4
- Aderendhülsen
- verzinnt
- andere Leitungsenden - nach Kundenanforderung
- 1,0 m
- 1,5 m
- 2,0 m
- 2,5 m
- 3,0 m
- 4,0 m
- 5,0 m
- 10,0 m
- andere Längen - nach Kundenanforderung
- Form A, isolierte Messstelle, ohne Knickschutz
- Form A, isolierte Messstelle, mit Knickschutz
- Form B, verschweißte Messstelle, ohne Knickschutz
- Form B, verschweißte Messstelle, mit Knickschutz
Alle Ausführungen in Klasse 1
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
PFA-Anschlussleitung Th 22 LTT
