T247

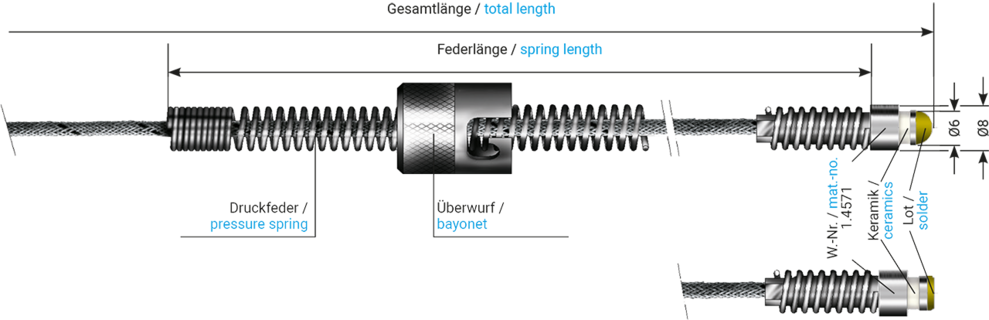

Einsteck-Thermoelement
Einsteck-Thermoelement
Anwendung/Beschreibung
Das Einsteck-Thermoelement Typ K oder Typ J ist für die Temperaturerfassung an kunststoffverarbeitenden Maschinen (Kunststoffspritzguss) geeignet. Die Befestigung des Thermoelementes erfolgt über einen Bajonettverschluss. Der Überwurf ist über eine Feder frei einstellbar. Das Stahldrahtgeflecht der Thermoleitung dient als mechanischer Schutz.
Einzelne Parameter des Einsteck-Thermoelementes wie Anschlussleitung, isolierte Ausführung, Federlänge, Überwurfmutter oder Leitungsende können auf Wunsch angepasst werden.
Zusatzinformationen
- Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
- Einzelne Parameter, z.B. Anschlussleitung, isolierte Ausführung, Federlänge, Überwurf oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.
- Die eingebaute keramische Wärmebremse sorgt für eine hervorragende Ansprechzeit.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: Klasse 2, Form B - 1 x Typ J - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Ring-Ausführung | - Ø 14 / 4,5 mm CuSn 6 - andere Ausführungen - nach Kundenanforderung |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Ausführung | - mit Knickschutz (Schrumpfschlauch) - mit Glasseidenschlauch (Schrumpfschlauch) |
| Anschlussleitung | - Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C - Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C - andere Anschlussleitungen - nach Kundenanforderung siehe auch Übersicht Anschlussleitungen für Thermoelemente |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. |
| Anschlussende | - Miniaturstecker - Standardstecker - Miniaturkupplung - Clipse - blank isoliert - Lemo-Stecker Typ - nach Kundenanforderung - Lemo-Kupplung Typ - nach Kundenanforderung - andere Leitungsenden - nach Kundenanforderung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
Klasse 2, Form B
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
- Ø 14 / 4,5 mm CuSn 6
- andere Ausführungen - nach Kundenanforderung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Knickschutz (Schrumpfschlauch)
- mit Glasseidenschlauch (Schrumpfschlauch)
- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C
- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C
- andere Anschlussleitungen - nach Kundenanforderung
siehe auch Übersicht Anschlussleitungen für Thermoelemente
Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.
- Miniaturstecker
- Standardstecker
- Miniaturkupplung
- Clipse
- blank isoliert
- Lemo-Stecker Typ - nach Kundenanforderung
- Lemo-Kupplung Typ - nach Kundenanforderung
- andere Leitungsenden - nach Kundenanforderung
