T235

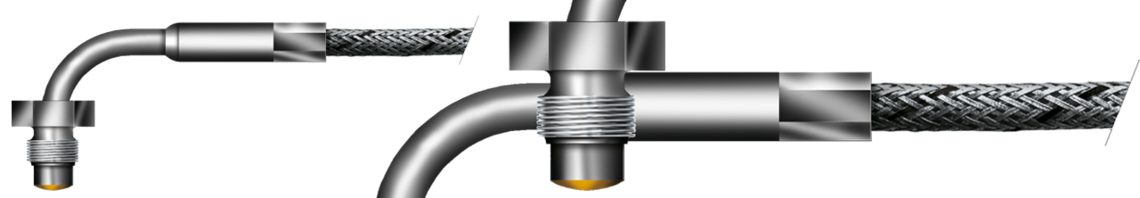

Winkel-Einschraub-Thermoelement
Winkel-Einschraub-Thermoelement
Anwendung/Beschreibung
Einschraub-Thermoelemente werden für die Temperaturerfassung an Spritz- und Druckgussformen sowie kunststoffverarbeitenden Maschinen eingesetzt. Überall dort von Vorteil, wo kein gerader Kabelabgang, z.B. aus Platzgründen möglich oder erwünscht ist. Das Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz. Befestigung erfolgt über das Einschraubgewinde.
Zusatzinformationen
- Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
- Einzelne Parameter, z.B. Nennlänge, Anchslussleitung, Doppel-Thermoelement oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.
- Andere Einschraubgewinde sowie Einbaulänge auf Anfrage.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: Klasse 2 - 1 x Typ J - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Messstelle | - Form A, isoliert - Form B, verschweißt |
| Werkstoff | 1.4305 |
| Einbaulänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Durchmesser | Ø 6,0 mm |
| Bodenform | Lötkuppe |
| Verschraubung | - M8 x 1 VA - Abmessung __________ |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C - Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C - andere Anschlussleitungen - nach Kundenanforderung siehe auch Übersicht Anschlussleitungen für Thermoelemente |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. |
| Anschlussende | - Miniaturstecker - Standardstecker - Miniaturkupplung - Clipse - blank isoliert - Lemo-Stecker Typ - nach Kundenanforderung - Lemo-Kupplung Typ - nach Kundenanforderung - andere Leitungsenden - nach Kundenanforderung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
Klasse 2
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
- Form A, isoliert
- Form B, verschweißt
1.4305
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Ø 6,0 mm
Lötkuppe
- M8 x 1 VA
- Abmessung __________
- mit Knickschutz
- ohne Knickschutz
- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C
- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C
- andere Anschlussleitungen - nach Kundenanforderung
siehe auch Übersicht Anschlussleitungen für Thermoelemente
Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.
- Miniaturstecker
- Standardstecker
- Miniaturkupplung
- Clipse
- blank isoliert
- Lemo-Stecker Typ - nach Kundenanforderung
- Lemo-Kupplung Typ - nach Kundenanforderung
- andere Leitungsenden - nach Kundenanforderung
