Heißkanal-Thermoelement
Heißkanal-Thermoelement
Anwendung/Beschreibung
Das Heißkanal-Thermoelement Typ J, K, S oder nach Kundenvorgabe ist durch die hohe Temperaturbeständigkeit der Verbindungshülse in hohem Maße für die Verwendung in der Heißkanaltechnik geeignet.

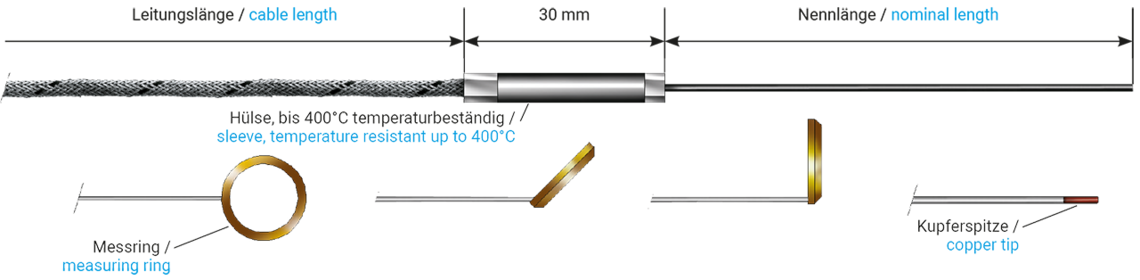

Dieser Temperaturfühler ist in drei Ausführungsarten der Messspitze standardmäßig verfügbar. Die Fühlerausführung ist erhältlich mit Kupferspitze, Messring oder ohne festes Zubehör.
Ohne festes Zubehör ist das Mantel-Thermoelement geeignet zum Einbringen in eine Nut, entsprechend dem Durchmesser. Die Kupferspitze ist, nachdem sie verformt wurde, dazu geeignet, z.B. unter eine Rohrschelle geklemmt zu werden. Ausführungen mit Messring sind besonders geeignet auf einer Heißkanaldüse angebracht zu werden. Die Messringe werden mit einem, speziell dem Düsendurchmesser angepassten Innendurchmesser, gefertigt, sodass durch den dadurch erreichten Formschluss, eine optimale Temperaturerfassung gewährleistet wird.
Zusatzinformationen
- Als Typ S, K, T oder L in den Klassen 1 oder 2 erhältlich.
- Der Innen- und Außendurchmesser sowie der Winkel zum Mantelthermoelement sind auf Anfrage frei wählbar.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: Klasse 2 - 1 x Typ J - 1 x Typ K - 1 x Typ S - 1 x Typ L andere Thermopaare - nach Kundenanforderung |
|---|---|
| Messstelle | - Form A, isoliert - Form B, verschweißt |
| Werkstoff | - 1.4541 - 2.4816 |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Durchmesser | - Ø 0,5 mm - Ø 0,64 mm - Ø 1,0 mm - Ø 1,5 mm |
| Temperaturbeständigkeit der Hülse | ▪ +200°C ▪ +300°C ▪ +400°C |
| Optional mit Ring oder Kupferspitze | Abmessung - nach Kundenanforderung |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C - Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C - Thermoleitung Litze/GLS/GLS/Pi-Folie +300°C - andere Anschlussleitungen - nach Kundenanforderung siehe auch Übersicht Anschlussleitungen für Thermoelemente |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. |
| Anschlussende | - Miniaturstecker - Standardstecker - Miniaturkupplung - Clipse - blank isoliert - Lemo-Stecker Typ - nach Kundenanforderung - Lemo-Kupplung Typ - nach Kundenanforderung - andere Leitungsenden - nach Kundenanforderung |
