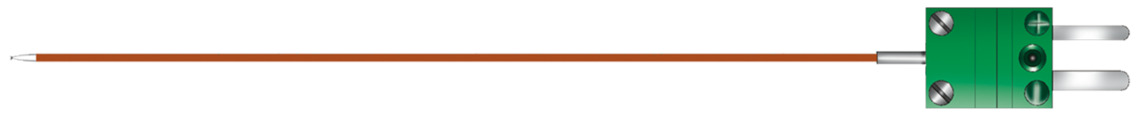

Oberflächen-Thermoelement mit Schweißperle

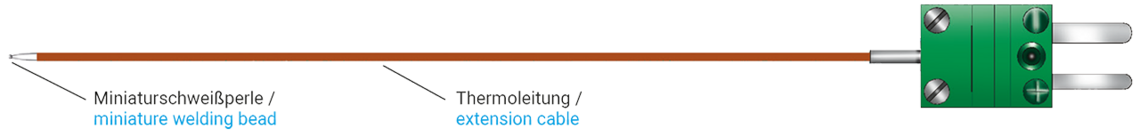

Oberflächen-Thermoelement mit beschichteter Miniatur-Schweißperle
Anwendung/Beschreibung
Dieses Thermoelement mit Polyimid-Thermoelementenleitung kommt z.B. in Spulenwicklungen, Elektronikteilen und überall dort zum Einsatz, wo kleinster Platzbedarf gefordert ist. Auf Wunsch sind die Elemente mit Chargenzeugnis und Chargen-Kennzeichnung lieferbar.
Zusatzinformationen
Mit verseilten und geschirmten Thermoleitungen!
Konstruktion
| Messspitze | - blank - geplättet - isoliert - Hülse PTFE/ isoliert |
|---|---|
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ N - 1 x Typ K - 1 x Typ T - andere Thermopaare - nach Kundenanforderung |
| Anschlussleitung | - Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C ca. 0,7mmØ - Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C Typ K verseilt ca. 0,8mmØ - Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C Typ K verseilt und geschirmt ca. 0,8mmØ - andere Anschlussleitung - nach Kundenanforderung |
| Anschlussleitungslänge | - 0,50 m - 1,00 m - 1,50 m - 2,00 m - 3,00 m - 5,00 m - 10,0 m - andere Manteldurchmesser - nach Kundenanforderung |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Auf Wunsch möglich | ■ mit Chargenzeugnis und Chargenkennzeichnung |
- blank
- geplättet
- isoliert
- Hülse PTFE/ isoliert
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ N
- 1 x Typ K
- 1 x Typ T
- andere Thermopaare - nach Kundenanforderung
- Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C ca. 0,7mmØ
- Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C Typ K verseilt ca. 0,8mmØ
- Thermoelementenleitung 2 x 0,20 mm Ø /Polyimid +250°C Typ K verseilt und geschirmt ca. 0,8mmØ
- andere Anschlussleitung - nach Kundenanforderung
- 0,50 m
- 1,00 m
- 1,50 m
- 2,00 m
- 3,00 m
- 5,00 m
- 10,0 m
- andere Manteldurchmesser - nach Kundenanforderung
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
■ mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Typ | Messspitze | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|
| T100-054-316 | K | blank | 2 x 0,20 mm PI | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-048-288 | K | blank | 2 x 0,20 mm PI/PFA | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-053-628 | K | blank (isoliert mit PI-Folie) | 2 x 0,20 mm PI | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-049-178 | K | isoliert | 2 x 0,20 mm PI | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-057-499 | K | blank | 2 x 0,20 mm PI | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-060-215 | K | blank | 2 x 0,20 mm PI (geschirmt) | 1000 mm | Miniaturstecker 3 polig | Artikel anfragen |
| T100-060-214 | K | blank | 2 x 0,20 mm PI (verseilt) | 1000 mm | Miniaturstecker | Artikel anfragen |
| T100-061-046 | K | Hülse PTFE ca. 1,2 x 5 mmØ | 2 x 0,20 mm PI (verseilt) | 1500 mm | Miniaturstecker | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
