Oberflächen-Thermoelement für Bremsscheiben
Oberflächen-Thermoelement für Bremsscheiben
Anwendung/Beschreibung
Dieses Bremsscheiben Thermoelement wird zur schnellen Temperaturerfassung an ebenen, rotierenden Flächen, wie z.B. Bremsscheiben eingesetzt. Mit diesem Thermoelement können Temperaturen bis zu +800°C erfasst werden.

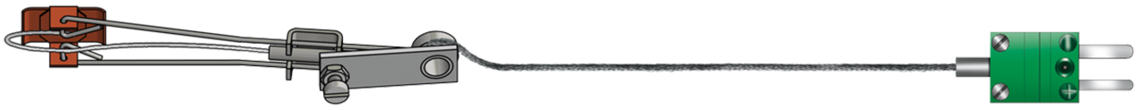

Die Befestigung erfolgt über eine Schraube am Halteblech. Mittels der Einstellschraube kann die federnde Vorspannung eingestellt werden.
Die Befestigung erfolgt in einem Blech mit Durchgangsbohrung oder einer Gewindebohrung. Mittels der beiden Kontermuttern kann ein Lösen des Gewindeeinsatzes verhindert werden. Über das Bajonett lässt sich der Fühler leicht montieren und demontieren. Je nach Einschraubtiefe lässt sich die Federvorspannung variieren.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Mantelmaterial | Ø 0,5 mit verstellbarem Halteblech 11 x 17 mm (E-Cu) |
| Länge | Mantelmaterial mit VA-Drahtgeflecht - 0,5 m - 1,5 m - 1,0 m - 2,0 m - andere Länge - nach Kundenanforderung |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
Ø 0,5 mit verstellbarem Halteblech 11 x 17 mm (E-Cu)
Mantelmaterial mit VA-Drahtgeflecht
- 0,5 m
- 1,5 m
- 1,0 m
- 2,0 m
- andere Länge - nach Kundenanforderung
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Bauform | Thermopaar | Leitung | Leitungslänge | Anschlussende | Abmessung | |
|---|---|---|---|---|---|---|---|
| T895-050-687 | mit Halteblech | Typ K | Ø0,5er MTE mit VA Schutzschlauch | 1000 mm | Miniaturstecker | 85 x 10 mm | Artikel anfragen |
| T055-057-737 | Bajonett M12 | Typ K | 2 x 0,22 mm² GL/ Besilen® | 1000 mm | Miniaturstecker | M12 | Artikel anfragen |
| T999-057-738 | Bajonett M12 | Typ K | 2 x 0,22 mm² GL/ Besilen® | 1000 mm | Miniaturstecker | M12 | Artikel anfragen |
| T999-040-282 | Einschraubfühler M12 | Typ K | 2 x 0,22 mm² FEP/FEP | 500 mm | Miniaturstecker | M12 | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
