Oberflächen-Thermoelement mit verseilten Adern, geschirmter Leitung für die Messungen in EMV-kritischen Bereichen wie z.B. Rotor / Stator

Anwendung/Beschreibung

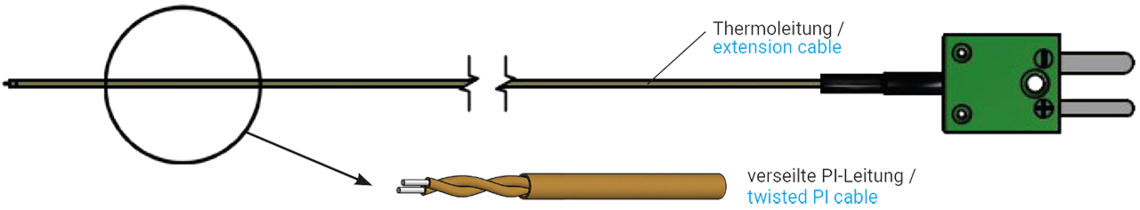

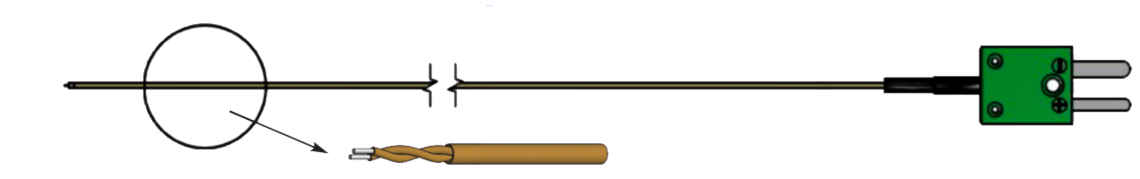

Für die Temperaturerfassung an Hairpin Wicklungen im Stator werden besonders filigrane und zugleich robuste Thermoelemente benötigt. Die Einstreuwirkung von elektromagnetischen Strahlungen aus den umliegenden Kupferwicklungen soll das Messergebnis möglichst nicht verfälschen. Für diese Anwendungsfälle hat SAB Bröckskes verschiedene Oberflächenthermoelemente weiterentwickelt. Die notwendigen Leitungen wurden im Hauseigenen Kabelwerk hinsichtlich Schirmung und Verseilung optimiert.

Aufbau

Thermopaar

- 1 x Typ N

- 1 x Typ K

- andere Thermopaare

Anschlussleitung

- L0433-9138, 2 x 0,20 mm Ø, Adern flach nebeneinander, Isolation PI-Folie KN/KP blank/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,7 mm



- L0433-9262, 2 x 0,20 mm Ø, Adern verseilt, PTFE-Folie NP/NN bank/Mantel PI-Folie, Typ N, -40…+ 250°C, Außen-Ø ca. 0,8 mm



-L0433-9279, 2 x 0,20 mm Ø, Adern verseilt, Isolation/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,85 mm



- L0433-9280, 2 x 0,20 mm Ø, Adern verseilt, Isolation PI-Folie/vernickeltes Cu-Geflecht/ Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 1,05 mm

Anschlussleitungslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,0 m

- andere Länge

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- freie Enden mm

- andere Anschlussenden

- mit Chargenzeugnis und Chargenkennzeichnung

Thermopaar

- 1 x Typ N

- 1 x Typ K

- andere Thermopaare

Anschlussleitung

- L0433-9138, 2 x 0,20 mm Ø, Adern flach nebeneinander, Isolation PI-Folie KN/KP blank/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,7 mm



- L0433-9262, 2 x 0,20 mm Ø, Adern verseilt, PTFE-Folie NP/NN bank/Mantel PI-Folie, Typ N, -40…+ 250°C, Außen-Ø ca. 0,8 mm



-L0433-9279, 2 x 0,20 mm Ø, Adern verseilt, Isolation/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,85 mm



- L0433-9280, 2 x 0,20 mm Ø, Adern verseilt, Isolation PI-Folie/vernickeltes Cu-Geflecht/ Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 1,05 mm

Anschlussleitungslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,0 m

- andere Länge

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- freie Enden mm

- andere Anschlussenden

- mit Chargenzeugnis und Chargenkennzeichnung

Konfigurationsbeispiele

Art.-Nr. Typ Messspitze Leitung Leitungslänge Anschlussende
T100-061-046KPTFE Hülse2 x 0,20 mm PI-verseilt1500 mmMiniaturstecker Artikel anfragen
T100-061-998KPI-Folie2 x 0,20 mm PI-verseilt2000 mmblank Artikel anfragen
T100-060-628Kblank2 x 0,20 mm PI-verseilt2000 mmMiniaturstecker Artikel anfragen
T100-060-629Kblank2 x 0,20 mm PI-verseilt3000 mmMiniaturstecker Artikel anfragen
T100-061-276Kblank2 x 0,20 mm PI-verseilt1000 mmblank Artikel anfragen
T100-062-000KPI-Folie2 x 0,20 mm PI-verseilt2000 mmblank Artikel anfragen
Art.-Nr.
Typ
Messspitze
Leitung
Leitungslänge
Anschlussende
T100-061-046
K
PTFE Hülse
2 x 0,20 mm PI-verseilt
1500 mm
Miniaturstecker
T100-061-998
K
PI-Folie
2 x 0,20 mm PI-verseilt
2000 mm
blank
T100-060-628
K
blank
2 x 0,20 mm PI-verseilt
2000 mm
Miniaturstecker
T100-060-629
K
blank
2 x 0,20 mm PI-verseilt
3000 mm
Miniaturstecker
T100-061-276
K
blank
2 x 0,20 mm PI-verseilt
1000 mm
blank
T100-062-000
K
PI-Folie
2 x 0,20 mm PI-verseilt
2000 mm
blank

Weitere Konfigurationen auf Anfrage möglich.
