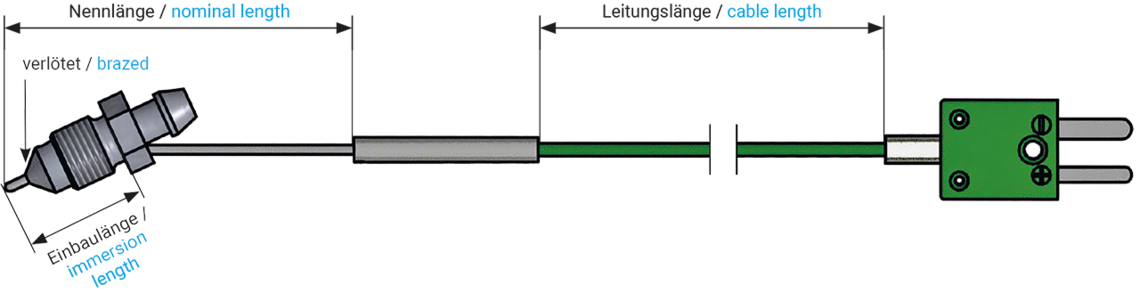

Mantel-Thermoelement mit Entlüftungsnippel
Anwendung/Beschreibung
Dieses Mantel-Thermoelement mit Entlüftungsnippel ist zur Anwendung an Bremssätteln oder Kupplungsnehmerzylindern konzipiert worden. Der vorhandene Entlüftungsnippel wird durch den mit einem Thermoelement versehenen Nippel ersetzt und ermöglicht somit das Aufnehmen der Brems- bzw. Kupplungsflüssigkeitstemperatur.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - 2 x Typ J - 2 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Anschlussleitung | - Thermoleitung 2 x 0,22 mm² (FEP / C / FEP) - Thermoleitung 2 x 0,22 mm² (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderung |
| Anschlussleitungslänge | - 1,00 m - 1,50 m - 2,00 m - 2,50 m - 3,00 m - 4,00 m - 5,00 m - 10,00 m - andere Längen - nach Kundenanforderungen |
| Mantelwerkstoff | - 1.4541 - andere Mantelwerkstoffe - auf Kundenanfrage |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Einbaulänge: | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Gewinde | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- 2 x Typ J
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)
- Thermoleitung 2 x 0,22 mm² (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderung
- 1,00 m
- 1,50 m
- 2,00 m
- 2,50 m
- 3,00 m
- 4,00 m
- 5,00 m
- 10,00 m
- andere Längen - nach Kundenanforderungen
- 1.4541
- andere Mantelwerkstoffe - auf Kundenanfrage
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Konfigurationsbeispiele
| Art.-Nr. | Typ | Nennlänge | Nippelgröße | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|
| T209-056-683 | K | 200 mm | M10x1x30 | 2 x 0,22 mm² FEP/C/FEP | 250 mm | Miniaturstecker | Artikel anfragen |
| T209-059-283 | K | 200 mm | M10x1x22 | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
