Luftstrom-Widerstandsthermometer
Luftstrom-Widerstandsthermometer
Anwendung/Beschreibung
Temperaturfühler Pt100 / 2 x Pt100 als 2-Leiter, 3-Leiter oder 4-Leiter-Schaltung zur Temperaturmessung z.B. an Motorenprüfständen. Besonders geeignet zum Erfassen der Temperatur des Luftstroms, z.B. im Turbolader. Der kleine Durchmesser der Messspitze garantiert eine schnelle Ansprechzeit. Die Abschirmung der Leitung dient zugleich als mechanischer Schutz sowie als Schutz vor elektromagnetischen Störeinflüssen. Die Befestigung findet üblicherweise mit Klemmverschraubung statt.
Produktvorteile
- kleiner Messspitzendurchmesser, garantiert schnelle Anschprechzeiten!
Zusatzinformationen
Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit bestätigt werden.
Werkstoff: 1.4541 +800°C
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers durch den schwächsten Parameter bestimmt wird.
Klasse AA auf Anfrage!
Konstruktion
| Messwiderstand | - 1 x PT100 - 2 x PT100 |
|---|---|
| Klassengenauigkeit | - Klasse A - -30°C / +300°C - -100°C / +450°C - Klasse B - -50°C / +500°C - -196°C / +600°C |
| Anschlussarten der Innenleiter | - 2-Leiterschaltung - 3-Leiterschaltung - 4-Leiterschaltung |

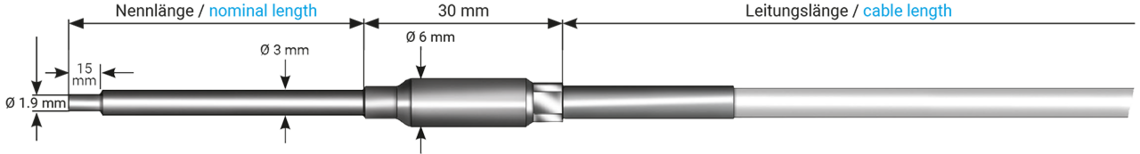

| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - RTD Leitung (FEP / FEP) - andere Anschlussleitung - nach Kundenanforderung |
| Anschlussleitungslänge | - 0,5 m - 1,0 m - 1,5 m - 2,0 m - 3,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderungen |
| Anschlussende | - blank abisoliert - Aderendhülsen - Kabelschuhe M4 - verzinnt - andere Leitungsenden - nach Kundenanforderung |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
- 1 x PT100
- 2 x PT100
- Klasse A - -30°C / +300°C - -100°C / +450°C
- Klasse B - -50°C / +500°C - -196°C / +600°C
- 2-Leiterschaltung
- 3-Leiterschaltung
- 4-Leiterschaltung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Knickschutz
- ohne Knickschutz
- RTD Leitung (FEP / FEP)
- andere Anschlussleitung - nach Kundenanforderung
- 0,5 m
- 1,0 m
- 1,5 m
- 2,0 m
- 3,0 m
- 5,0 m
- 10,0 m
- andere Längen - nach Kundenanforderungen
- blank abisoliert
- Aderendhülsen
- Kabelschuhe M4
- verzinnt
- andere Leitungsenden - nach Kundenanforderung
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiel
| Art.-Nr. | Messwiderstand | Anschlussart | Ø MWT | Ø Schutzrohr | Nennlänge | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|---|---|
| T870-058-439 | 1 x PT100 | 3-Leiterschaltung | 1,9 mm x 15 mm | 3 mm | 70 mm | FEP/FEP | 1000 mm | blank abisoliert | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
