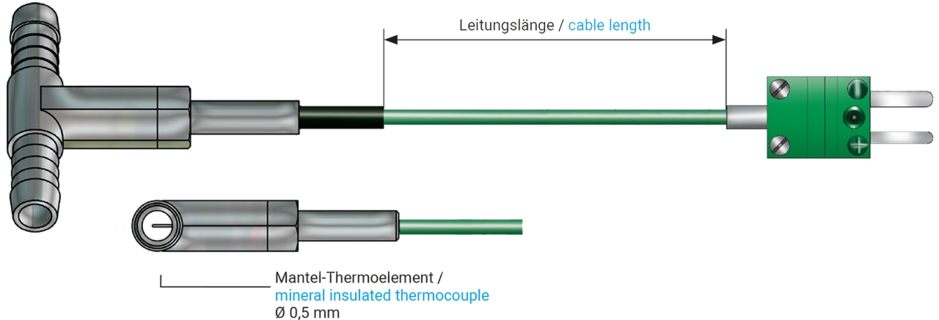

Kraftstoff-Thermoelement
Kraftstoff-Thermoelement
Anwendung/Beschreibung
Besonders geeignet zum Messen der Temperatur in der Kraftstoffleitung. Der kleine Durchmesser des Thermoelementes, welches mittig innerhalb des T-Schlauchverbinders sitzt, garantiert eine schnelle Ansprechzeit. Weiterer Vorteil des Mantelthermoelementes: durch den geringen Durchmesser wird der Kraftstoff kaum in seiner Durchflussgeschwindigkeit noch in der Durchflussmenge beeinträchtigt. Die Abschirmung der Leitung dient zugleich als mechanischer Schutz sowie als Schutz vor elektromagnetischen Störeinflüssen.
Zusatzinformationen
Auch als Kombielement mit Anschluss für Drucksensoren!
Hervorragend geeignet zur Temperaturmessung des Motoröls!
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Manteldurchmesser | - 0,5 mm (1.4404) - andere Mantel-Ø - nach Kundenanforderung |
| Für Schlauchinnendurchmesser | - 4 - 5 mm (Schlauchverbinder NW 3) - 5 - 6 mm (Schlauchverbinder NW 4) - 7 - 8 mm (Schlauchverbinder NW 6) - 9 - 10 mm (Schlauchverbinder NW 8) - 11 - 12 mm (Schlauchverbinder NW 10) - 13 - 14 mm (Schlauchverbinder NW 12) - andere Schlauchinnendurchmesser - nach Kundenanforderung |
| Anschlussleitung | - Thermoleitung 2 x 0,22 mm² (FEP / C / FEP) - Thermoleitung 2 x 0,22 mm² (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderung |
| Anschlussleitungslänge | - 0,5 m - 1,0 m - 1,5 m - 2,0 m - 3,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderung |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Drucksensorenanschluss | Gewinde - nach Kundenanforderung |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
- 0,5 mm (1.4404)
- andere Mantel-Ø - nach Kundenanforderung
- 4 - 5 mm (Schlauchverbinder NW 3)
- 5 - 6 mm (Schlauchverbinder NW 4)
- 7 - 8 mm (Schlauchverbinder NW 6)
- 9 - 10 mm (Schlauchverbinder NW 8)
- 11 - 12 mm (Schlauchverbinder NW 10)
- 13 - 14 mm (Schlauchverbinder NW 12)
- andere Schlauchinnendurchmesser - nach Kundenanforderung
- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)
- Thermoleitung 2 x 0,22 mm² (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderung
- 0,5 m
- 1,0 m
- 1,5 m
- 2,0 m
- 3,0 m
- 5,0 m
- 10,0 m
- andere Längen - nach Kundenanforderung
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
Gewinde - nach Kundenanforderung
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Typ | Schlauch NW | Zusatzanschluss Drucksensor | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|
| T850-058-533 | K | 4 | nein | 2 x 0,22 mm² FEP/C/FEP | 7000 mm | Miniaturstecker | Artikel anfragen |
| T850-056-956 | K | 6 | nein | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-050-374 | K | 8 | nein | 2 x 0,22 mm² FEP/C/FEP | 500 mm | Miniaturstecker | Artikel anfragen |
| T850-058-418 | K | 2,5 | ja | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-058-509 | K | 4 | ja | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-058-426 | K | 6 | ja | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-057-580 | K | 8 | ja | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-057-251 | K | 10 | ja | 2 x 0,22 mm² FEP/C/FEP | 3000 mm | Miniaturstecker | Artikel anfragen |
| T850-059-012 | K | 12 | ja | 2 x 0,22 mm² FEP/C/FEP | 10000 mm | Miniaturstecker | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
