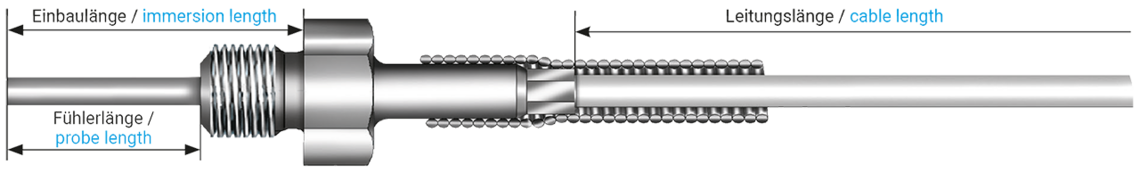

Einschraub-Widerstandsthermometer
Einschraub-Widerstandsthermometer
Anwendung/Beschreibung
Einschraub-Widerstandsfühler werden zur Temperaturmessung z.B. an Motorenprüfständen eingesetzt. Besonders geeignet zum Erfassen der Temperatur im Motorraum, z.B. am Öldruckschalter oder überall dort, wo gleiches Gewinde vorhanden ist.
Zusatzinformationen
Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.
Werkstoff: 1.4541 +800°C
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers durch den schwächsten Parameter bestimmt wird.
Auf Anfrage andere Gewinde möglich!
Konstruktion
| Messwiderstand | - 1 x PT100 - 2 x PT100 |
|---|---|
| Klassengenauigkeit | - Klasse A - -30°C bis +300°C - -100°C bis +450°C - Klasse B - -50°C bis +500°C - -196°C bis +600°C |
| Anschlussarten der Innenleiter | - 2-Leiterschaltung - 3-Leiterschaltung - 4-Leiterschaltung |
| Manteldurchmesser | - 1,5 mm - 3,0 mm - 4,5 mm - andere Manteldurchmesser nach Kundenanforderung |
| Fühlerlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Einbaulänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Gewinde | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - RTD Leitung (FEP / FEP) - andere Anschlussleitung - nach Kundenanforderung |
| Anschlussleitungslänge | - 0,5 m - 1,0 m - 1,5 m - 2,0 m - 3,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderungen |
| Anschlussende | - blank abisoliert - Aderendhülsen - Kabelschuhe M4 - verzinnt - andere Leitungsenden - nach Kundenanforderung |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
- 1 x PT100
- 2 x PT100
- Klasse A - -30°C bis +300°C - -100°C bis +450°C
- Klasse B - -50°C bis +500°C - -196°C bis +600°C
- 2-Leiterschaltung
- 3-Leiterschaltung
- 4-Leiterschaltung
- 1,5 mm
- 3,0 mm
- 4,5 mm
- andere Manteldurchmesser nach Kundenanforderung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Knickschutz
- ohne Knickschutz
- RTD Leitung (FEP / FEP)
- andere Anschlussleitung - nach Kundenanforderung
- 0,5 m
- 1,0 m
- 1,5 m
- 2,0 m
- 3,0 m
- 5,0 m
- 10,0 m
- andere Längen - nach Kundenanforderungen
- blank abisoliert
- Aderendhülsen
- Kabelschuhe M4
- verzinnt
- andere Leitungsenden - nach Kundenanforderung
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Messwiderstand | Anschlussart | ø | Gewinde | Einbaulänge | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|---|---|
| T871-057-518 | 1 x PT100 | 4-Leiterschaltung | 1,50 mm | M6 | 15 mm | FEP/FEP | 1000 mm | Lemo FFA.0S | Artikel anfragen |
| T871-052-910 | 1 x PT100 | 4-Leiterschaltung | 3,00 mm | G1/2 | 22 mm | FEP/FEP | 1000 mm | blank abisoliert | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
