Festoon 716 CP
Festoon Kabel mit Cu-Gesamtabschirmung für den flexiblen Einsatz in Festoon-Systemen

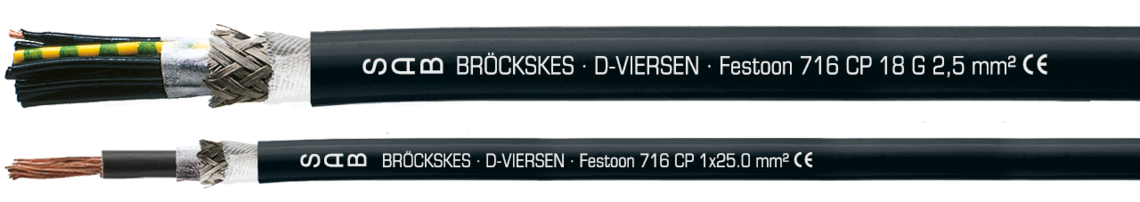

Aufdruck-Beispiel für Festoon 716 CP 07160163: SAB BRÖCKSKES · D-VIERSEN · Festoon 716 CP 1x25.0 mm² CE
Anwendung/Beschreibung
Die Festoon 716 CP Leitung findet Anwendung bei hohen mechanischen Beanspruchungen, insbesondere für den Einsatz in Leitungswagen.
Produktvorteile
- sehr gute EMV-Eigenschaften
- halogenfrei
- sehr abriebfest
- kleiner Außendurchmesser
- Verfahrgeschwindigkeit in Leitungswagen-Systemen bis 240 m/min.
Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | einadrig schwarz, ab 2 Adern farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung mit Tragorgan (einadrige Leitungen ohne Tragorgan) |
| Bewicklung | Vlies |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
TPE
einadrig schwarz, ab 2 Adern farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern
mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung mit Tragorgan (einadrige Leitungen ohne Tragorgan)
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V Ader/Schirm 4000 V |
| Mindestbiegeradius | 7,5 x d |
| Dauerzugbelastung | max. 15 N/mm² nach VDE 0298-3 Abschnitt 7.1 |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Flexibilität | sehr gut |
| Wetterbeständigkeit | sehr gut |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V
Ader/Schirm 4000 V
7,5 x d
max. 15 N/mm² nach VDE 0298-3 Abschnitt 7.1
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø | Cu-Zahl |
Leitungs- gewicht ≈ | Außen-ø ± 5% | |
|---|---|---|---|---|---|---|
| L07160215 | 2 x 1,50 mm² | 0,26 mm | 49,1 kg/km | 81 kg/km | 7,5 mm | Artikel anfragen |
| L07160715 | 7 G 1,50 mm² | 0,26 mm | 152,5 kg/km | 202 kg/km | 11,2 mm | Artikel anfragen |
| L07161215 | 12 G 1,50 mm² | 0,26 mm | 234 kg/km | 286 kg/km | 13,3 mm | Artikel anfragen |
| L07161815 | 18 G 1,50 mm² | 0,26 mm | 358,2 kg/km | 443 kg/km | 16,3 mm | Artikel anfragen |
| L07160425 | 4 G 2,50 mm² | 0,26 mm | 141,8 kg/km | 177 kg/km | 10,2 mm | Artikel anfragen |
| L07160525 | 5 G 2,50 mm² | 0,26 mm | 167,1 kg/km | 206 kg/km | 11,1 mm | Artikel anfragen |
| L07161225 | 12 G 2,50 mm² | 0,26 mm | 356,9 kg/km | 424 kg/km | 15,7 mm | Artikel anfragen |
| L07161825 | 18 G 2,50 mm² | 0,26 mm | 546,4 kg/km | 643 kg/km | 19 mm | Artikel anfragen |
| L07160440 | 4 G 4,00 mm² | 0,31 mm | 206,2 kg/km | 259 kg/km | 12,1 mm | Artikel anfragen |
| L07160460 | 4 G 6,00 mm² | 0,31 mm | 292,5 kg/km | 366 kg/km | 14,2 mm | Artikel anfragen |
| L07160461 | 4 G 10,00 mm² | 0,41 mm | 494,9 kg/km | 600 kg/km | 17,7 mm | Artikel anfragen |
| L07160462 | 4 G 16,00 mm² | 0,41 mm | 749,7 kg/km | 903 kg/km | 22 mm | Artikel anfragen |
| L07160163 | 1 x 25,00 mm² | 0,41 mm | 294 kg/km | 306 kg/km | 11 mm | Artikel anfragen |
| L07160463 | 4 G 25,00 mm² | 0,41 mm | 1121,8 kg/km | 1302 kg/km | 25,8 mm | Artikel anfragen |
| L07160464 | 4 G 35,00 mm² | 0,41 mm | 1537,5 kg/km | 1790 kg/km | 29,8 mm | Artikel anfragen |
| L07160165 | 1 x 50,00 mm² | 0,41 mm | 577,2 kg/km | 607 kg/km | 14,6 mm | Artikel anfragen |
| L07160465 | 4 G 50,00 mm² | 0,41 mm | 2129,6 kg/km | 2460 kg/km | 33,4 mm | Artikel anfragen |
| L07160166 | 1 x 70,00 mm² | 0,41 mm | 783,1 kg/km | 802 kg/km | 17,1 mm | Artikel anfragen |
| L07160167 | 1 x 95,00 mm² | 0,51 mm | 1049,9 kg/km | 1095 kg/km | 20 mm | Artikel anfragen |
| L07160168 | 1 x 120,00 mm² | 0,51 mm | 1293,1 kg/km | 1311 kg/km | 21,9 mm | Artikel anfragen |
Querschnitt
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
