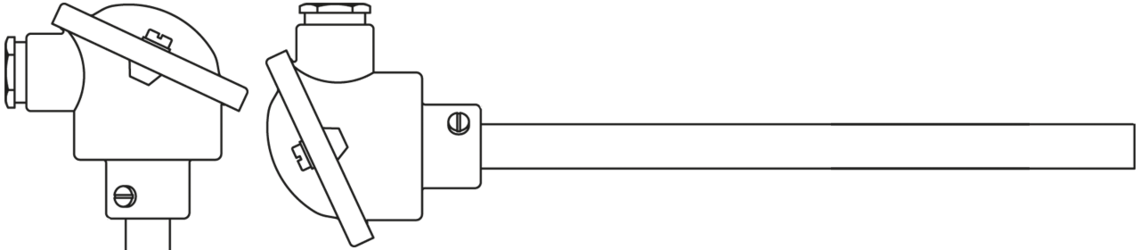

T411

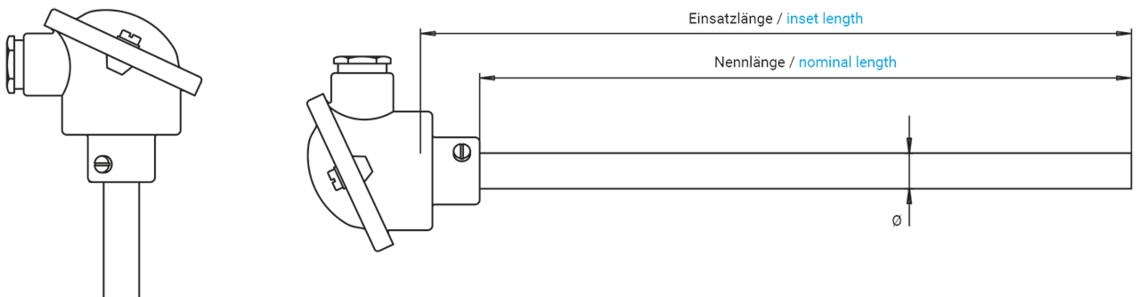

Eintauch-Schutzarmatur für Messeinsätze Ø 8 mm
Eintauch-Schutzarmatur für Messeinsätze Ø 8 mm
Konstruktion
| Schutzrohr Form A nach DIN 43763 | - 1.0305 Ø 15 x 2 mm - 1.4571 Ø 15 x 2 mm, Spitze 15 x 3 mm - 1.4762 Ø 15 x 2 mm - 1.4841 Ø 15 x 2 mm |
|---|---|
| Messeinsatz | - ohne Messeinsatz - mit Messeinsatz - nach Kundenanforderung |
| Befestigungsmöglichkeit | - ohne Befestigung - mit Gewindemuffe G3/4 A - mit Anschlagflansch - mit Gewindemuffe G1 A - mit Gewindemuffe G1/2 A - mit Einschraubzapfen G1/2 A |
| Anschlusskopf | - B (KE 021) - DAN-WZ (KE 201) - DAN-Z (KE 063) - DAN-WS (KE 203) - DAN-S (KE 065) - BNK (KK 208) - anderer Anschlusskopf - nach Kundenanforderung |
| Nennlänge/Einsatzlänge | - 180/205 mm - 250/275 mm - 355/380 mm - 500/525 mm - 710/735 mm - 1000/1025 mm - 1400/1425 mm - 2000/2025 mm
- andere Längen - nach Kundenanforderung |
- 1.0305 Ø 15 x 2 mm
- 1.4571 Ø 15 x 2 mm, Spitze 15 x 3 mm
- 1.4762 Ø 15 x 2 mm
- 1.4841 Ø 15 x 2 mm
- ohne Messeinsatz
- mit Messeinsatz - nach Kundenanforderung
- ohne Befestigung
- mit Gewindemuffe G3/4 A
- mit Anschlagflansch
- mit Gewindemuffe G1 A
- mit Gewindemuffe G1/2 A
- mit Einschraubzapfen G1/2 A
- B (KE 021)
- DAN-WZ (KE 201)
- DAN-Z (KE 063)
- DAN-WS (KE 203)
- DAN-S (KE 065)
- BNK (KK 208)
- anderer Anschlusskopf - nach Kundenanforderung
- 180/205 mm
- 250/275 mm
- 355/380 mm
- 500/525 mm
- 710/735 mm
- 1000/1025 mm
- 1400/1425 mm
- 2000/2025 mm
- andere Längen - nach Kundenanforderung
