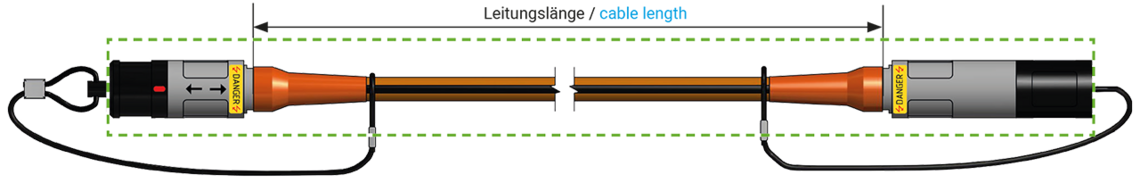

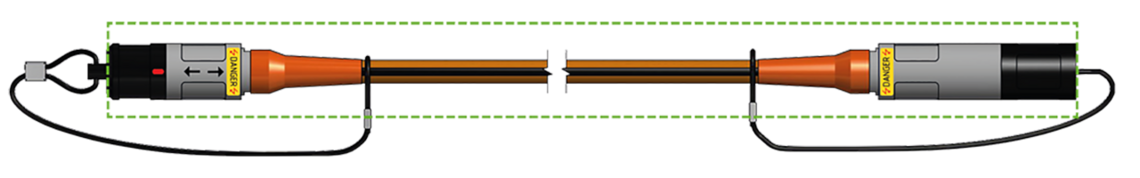

HV 2 x PT100/PT1000 Verlängerungsleitung
Anwendung/Beschreibung
Verlängerung von HV 2 x PT100 Sensoren
Produktvorteile
- Berührsicherheit über alle Komponenten
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer, Länge
Leitungsdaten
| Anschlussleitung | HV Messleitung |
|---|---|
| Isolation | FEP – nach DIN 47100 1-8 |
| Paarmantel | FEP – orange nach RAL 2004 |
| Innenmantel | PUR – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit grünen Längsstreifen |
| Verseilung | optimal in Lagen |
| Außendurchmesser | ca. 7,4 mm |
| Spannungsfestigkeit | 1000 V AC über Paarmantel |
| Temperaturbereich | nicht bewegt: -40°C / +150°C bewegt: -40°C / +150°C |
HV Messleitung
FEP – nach DIN 47100 1-8
FEP – orange nach RAL 2004
PUR – blau nach RAL 5024
PUR
orange mit grünen Längsstreifen
optimal in Lagen
ca. 7,4 mm
1000 V AC über Paarmantel
nicht bewegt: -40°C / +150°C
bewegt: -40°C / +150°C
Steckverbinder
| Lemo Redel Steckverbinder | Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | Ader/Ader – 2500 V AC – 5 min über Paarmantel – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Produktprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
Ader/Ader – 2500 V AC – 5 min über Paarmantel –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC
Konfigurationsbeispiele
| Art.-Nr. | Anschluss-Leitungslänge | |
|---|---|---|
| T641-056-497 | 1000 mm | Artikel anfragen |
| T641-058-117 | 3000 mm | Artikel anfragen |
| T641-058-574 | 5000 mm | Artikel anfragen |
Gesamt- und Kanallängen individuell ausführbar.
