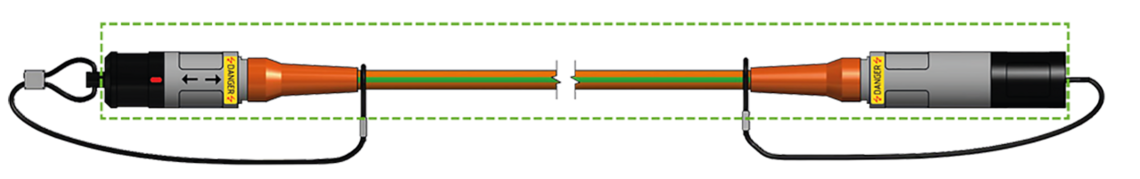

HV 4- und 1-Kanal Verlängerungsleitung mit FEP isolierten Thermokanälen Typ K
Anwendung/Beschreibung
HV-Leitungsverlängerung - Verlängerung von 4- oder 1-Kanal Hochvoltsensoren Typ K
Produktvorteile
- Berührsicherheit über alle Komponenten
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer, Länge
Leitungsdaten
| Anschlussleitung | HV Thermoleitung Typ K |
|---|---|
| Isolation | FEP – grün und weiß |
| Paarmantel | FEP – orange mit grünen Längsstreifen |
| Innenmantel | FEP – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit grünen Längsstreifen |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | 4-Kanal: ca. 6,1 mm 1-Kanal: ca. 3,4 mm |
| Spannungsfestigkeit | 4-Kanal: 1000 V AC 1-Kanal: 1000 V AC über Einzelkanal |
| Temperaturbereich | nicht bewegt: -50°C / +150°C bewegt: -40°C / +150°C |
HV Thermoleitung Typ K
FEP – grün und weiß
FEP – orange mit grünen Längsstreifen
FEP – blau nach RAL 5024
PUR
orange mit grünen Längsstreifen
paarverseilter Aufbau (zwecks EMV)
4-Kanal: ca. 6,1 mm
1-Kanal: ca. 3,4 mm
4-Kanal: 1000 V AC
1-Kanal: 1000 V AC über Einzelkanal
nicht bewegt: -50°C / +150°C
bewegt: -40°C / +150°C
Steckverbinder
| Lemo Redel Steckverbinder | Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe
4-Kanal: 8-polig, Code B 1000 V AC spannungsfest – IP 67 im gesteckten Zustand
2-Kanal: 2-polig, Code C 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe
4-Kanal: 8-polig, Code B
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
2-Kanal: 2-polig, Code C
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | über Paarmantel im Wasserbad – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Produktprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
über Paarmantel im Wasserbad –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC
Konfigurationsbeispiele

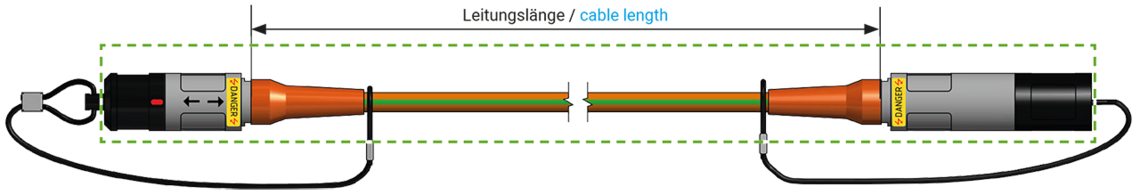

| Art.-Nr. | Anschluss-Leitungslänge | Kanäle | |
|---|---|---|---|
| T141-054-030 | 1000 mm | 4 | Artikel anfragen |
| T141-054-143 | 2000 mm | 4 | Artikel anfragen |
| T141-058-575 | 3000 mm | 4 | Artikel anfragen |
| T141-058-576 | 5000 mm | 4 | Artikel anfragen |
| T141-062-840 | 1000 mm | 1 | Artikel anfragen |
| T141-062-843 | 3000 mm | 1 | Artikel anfragen |
| T141-062-844 | 5000 mm | 1 | Artikel anfragen |
Gesamtlängen individuell ausführbar.
