Trommelbares DC-Ladekabel
Anwendung/Beschreibung
Das trommelbare DC-Ladekabel von SAB Bröckskes wurde speziell für Anwendungen entwickelt, die eine hohe mechanische Belastbarkeit und Flexibilität erfordern. Durch seine Trommelfähigkeit ist es ideal für den Einsatz in automatisierten Ladesystemen, bei denen das Kabel regelmäßig auf- und abgewickelt wird.
Eine integrierte Zugentlastung mit einer Zugfestigkeit von bis zu 4000 N sorgt für eine effektive Zugentlastung und garantiert die Langlebigkeit und Zuverlässigkeit des Kabels auch unter anspruchsvollen Bedingungen. Der robuste Mantel schützt vor Abrieb, Öl, Chemikalien und Witterungseinflüssen und ermöglicht den Einsatz in unterschiedlichen Umgebungen.
Produktvorteile
- Hydrolysebeständig
- UV- und Ozonbeständig
- Witterungsbeständig
- Kälteflexibel
- Öl- und chemikalienbeständig
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit

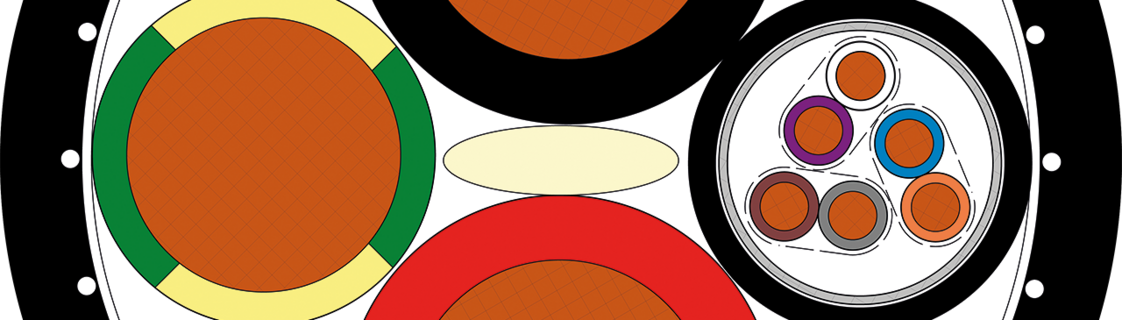

Konstruktion
| Leiter | blanke Cu-Litze |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | 0,75mm²: weiß, violett, orange, blau, braun, grau 25,0mm²: grüngelb 50,0mm²: rot, schwarz |
| Verseilung | 0,75mm²: Adern paarig verseilt, Paare in Lagen verseilt |
| Bewicklung | Vlies |
| Innenmantel | PUR, schwarz (RAL 9005) |
| Verseilung | alle Elemente in Lagen verseilt, Füller und Tragorgan im Kern |
| Bewicklung | Vlies |
| Stützgeflecht | Hightech-Zwirn |
| Mantelmaterial | PUR |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze
TPE
0,75mm²: weiß, violett, orange, blau, braun, grau
25,0mm²: grüngelb
50,0mm²: rot, schwarz
0,75mm²: Adern paarig verseilt, Paare in Lagen verseilt
Vlies
PUR, schwarz (RAL 9005)
alle Elemente in Lagen verseilt, Füller und Tragorgan im Kern
Vlies
Hightech-Zwirn
PUR
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000V |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Mindestbiegeradius | bei Verlegung und Montage: 5 x d bei wiederholten Wickelvorgängen: 7,5 x d |
| Zugbelastbarkeit | Tragorgan max. 4000 N |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000V
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
bei Verlegung und Montage: 5 x d
bei wiederholten Wickelvorgängen: 7,5 x d
Tragorgan max. 4000 N
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|
| ... | 2 x 50,0 mm² + 1 x 25,0 mm² + (3 x 2 x 0,75 mm²) C | 28,0 mm | 1267,0 kg/km | 1604 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
