Hybrid-Leitungen

diverse Leitungstypen für Industrieroboter

Anwendung/Beschreibung

Unsere Roboter-Hybridleitungen für Clinchen, Schweißen, Kleben, Fügen oder Messen.

Diese Roboterkabel sind im Roboter-Schlauchpaket eingesetzt und erfüllen daher die hohen Ansprüche an Biege- und Torsionsbelastungen. Hybridleitungen bewegen sich dabei mit den einzelnen Achsen des Roboters und vereinen sowohl die Steuerung als auch die Stromversorgung der Werkzeuge.

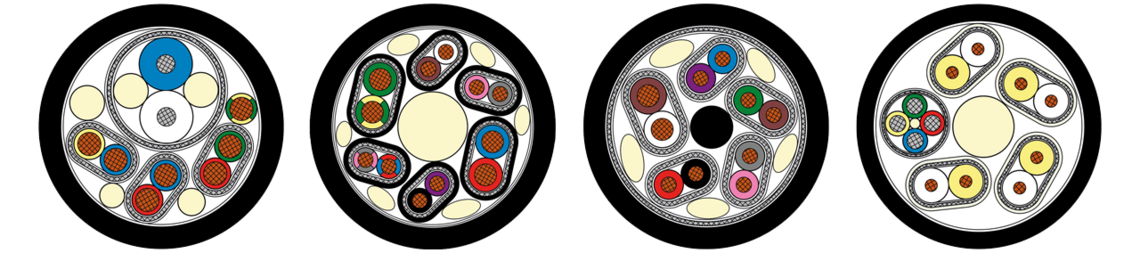

Abmessungen

Art.-Nr. Abmessung Nennspannung
L0625-9019(2 x 0,34 mm²) D CB + 3 x (2 x 0,50 mm²) D + 1 x 0,50 mm²9,4 mm Artikel anfragen
L0803-92084 x (2 x 0,25 mm²) D + 2 x (2 x 0,50 mm²) D10,6 mm Artikel anfragen
L0796-92384 x (2 x 0,25 mm²) D + (2 x 0,50 mm²) D10,4 mm Artikel anfragen
L1639-90094 x (2 x AWG 24) D Cat.6 + (4 x 0,50 mm²) D11,6 mm Artikel anfragen
Art.-Nr.
Abmessung
Nennspannung
L0625-9019
(2 x 0,34 mm²) D CB + 3 x (2 x 0,50 mm²) D + 1 x 0,50 mm²
9,4 mm
L0803-9208
4 x (2 x 0,25 mm²) D + 2 x (2 x 0,50 mm²) D
10,6 mm
L0796-9238
4 x (2 x 0,25 mm²) D + (2 x 0,50 mm²) D
10,4 mm
L1639-9009
4 x (2 x AWG 24) D Cat.6 + (4 x 0,50 mm²) D
11,6 mm

Weitere Abmessungen und Farben auf Anfrage.
