SD 90 C TP

Paarverseilte, dauerflexible PVC/PUR-Datenleitung mit farbigen Adern und Cu-Gesamtabschirmung

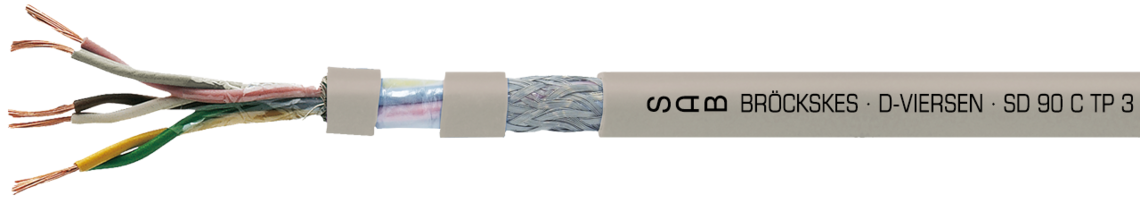

Aufdruck-Beispiel für SD 90 C TP 07710350: SAB BRÖCKSKES · D-VIERSEN · SD 90 C TP 3 x 2 x 0,5 mm² CE

Aufdruck-Beispiel für SD 90 C TP 07710350: SAB BRÖCKSKES · D-VIERSEN · SD 90 C TP 3 x 2 x 0,5 mm² CE

Anwendung/Beschreibung

Die paarverseilte Datenleitung mit farbigen Adern verfügt über einen Kupfer-Schirm gegen elektro-magnetische Störungen. Die geschirmte und flexible Datenleitung ist für dauer-flexible Anwendungen bestens geeignet. Des Weiteren verfügt die Leitung über eine sehr gute Ölbeständigkeit - TMPU nach DIN VDE 0282 Teil 10 + HD 22.10. Das Twisted Pair Datenkabel wird z.B. in Schweiss- und Schneideanlagenbau eingesetzt.

Produktvorteile

  • geschirmt, sehr gute EMV-Eigenschaften
  • verbesserte Abriebfestigkeit
  • hohe Kerbzähigkeit
  • gute chemische Beständigkeit
  • erhöhte Wirtschaftlichkeit

Konstruktion

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über der Außenlage

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über der Außenlage

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Technische Daten

Betriebsspitzenspannung

max. 350 V nach VDE 0812

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Dauerflexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V nach VDE 0812

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Dauerflexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Paarzahl x Querschnitt
n x 2 x mm²
Größter
Einzeldraht ø
Außen-ø ± 10% Cu-Zahl Leitungs-
gewicht ≈
L077102142 x 2 x 0,14 mm²0,11 mm4,9 mm15,9 kg/km31 kg/km Artikel anfragen
L077103143 x 2 x 0,14 mm²0,11 mm5,4 mm20,3 kg/km37 kg/km Artikel anfragen
L077104144 x 2 x 0,14 mm²0,11 mm6 mm24,7 kg/km44 kg/km Artikel anfragen
L077105145 x 2 x 0,14 mm²0,11 mm6,5 mm30,3 kg/km54 kg/km Artikel anfragen
L077107147 x 2 x 0,14 mm²0,11 mm7 mm35,9 kg/km67 kg/km Artikel anfragen
L0771181418 x 2 x 0,14 mm²0,11 mm10,4 mm89,7 kg/km143 kg/km Artikel anfragen
L0771251425 x 2 x 0,14 mm²0,11 mm12,1 mm114,4 kg/km186 kg/km Artikel anfragen
L077102252 x 2 x 0,25 mm²0,11 mm5,4 mm21,8 kg/km40 kg/km Artikel anfragen
L077103253 x 2 x 0,25 mm²0,11 mm5,9 mm28,3 kg/km48 kg/km Artikel anfragen
L077104254 x 2 x 0,25 mm²0,11 mm6,7 mm36,2 kg/km59 kg/km Artikel anfragen
L077105255 x 2 x 0,25 mm²0,11 mm7,2 mm42,7 kg/km70 kg/km Artikel anfragen
L077107257 x 2 x 0,25 mm²0,11 mm7,6 mm54,1 kg/km90 kg/km Artikel anfragen
L0771182518 x 2 x 0,25 mm²0,11 mm12 mm133,5 kg/km204 kg/km Artikel anfragen
L0771252525 x 2 x 0,25 mm²0,11 mm13,9 mm177,2 kg/km269 kg/km Artikel anfragen
L077102342 x 2 x 0,34 mm²0,11 mm6,3 mm28,4 kg/km53 kg/km Artikel anfragen
L077103343 x 2 x 0,34 mm²0,11 mm6,9 mm36,6 kg/km63 kg/km Artikel anfragen
L077104344 x 2 x 0,34 mm²0,11 mm7,9 mm46,7 kg/km78 kg/km Artikel anfragen
L077105345 x 2 x 0,34 mm²0,11 mm8,8 mm55,4 kg/km97 kg/km Artikel anfragen
L077107347 x 2 x 0,34 mm²0,11 mm9,4 mm70,9 kg/km127 kg/km Artikel anfragen
L0771183418 x 2 x 0,34 mm²0,11 mm14,8 mm175,2 kg/km287 kg/km Artikel anfragen
L0771253425 x 2 x 0,34 mm²0,11 mm17,1 mm258,6 kg/km391 kg/km Artikel anfragen
L077102502 x 2 x 0,50 mm²0,16 mm6,9 mm36,2 kg/km65 kg/km Artikel anfragen
L077103503 x 2 x 0,50 mm²0,16 mm7,6 mm49,3 kg/km81 kg/km Artikel anfragen
L077104504 x 2 x 0,50 mm²0,16 mm8,9 mm61,2 kg/km101 kg/km Artikel anfragen
L077105505 x 2 x 0,50 mm²0,16 mm9,7 mm73,3 kg/km123 kg/km Artikel anfragen
L077107507 x 2 x 0,50 mm²0,16 mm11 mm108,6 kg/km180 kg/km Artikel anfragen
L0771185018 x 2 x 0,50 mm²0,16 mm16,8 mm267,8 kg/km399 kg/km Artikel anfragen
L0771255025 x 2 x 0,50 mm²0,16 mm19,2 mm347,3 kg/km509 kg/km Artikel anfragen
L077102752 x 2 x 0,75 mm²0,16 mm7,8 mm49,3 kg/km87 kg/km Artikel anfragen
L077103753 x 2 x 0,75 mm²0,16 mm8,8 mm65,9 kg/km110 kg/km Artikel anfragen
L077104754 x 2 x 0,75 mm²0,16 mm10,4 mm98,9 kg/km148 kg/km Artikel anfragen
L077105755 x 2 x 0,75 mm²0,16 mm11,7 mm118,9 kg/km188 kg/km Artikel anfragen
L077107757 x 2 x 0,75 mm²0,16 mm12,6 mm152,4 kg/km246 kg/km Artikel anfragen
L0771187518 x 2 x 0,75 mm²0,16 mm19,4 mm366,8 kg/km545 kg/km Artikel anfragen
L0771257525 x 2 x 0,75 mm²0,16 mm22,4 mm481,4 kg/km709 kg/km Artikel anfragen
Art.-Nr.
Paarzahl x Querschnitt
n x 2 x mm²
Größter
Einzeldraht ø
Außen-ø ± 10%
Cu-Zahl
Leitungs-
gewicht ≈
L07710214
2 x 2 x 0,14 mm²
0,11 mm
4,9 mm
15,9 kg/km
31 kg/km
L07710314
3 x 2 x 0,14 mm²
0,11 mm
5,4 mm
20,3 kg/km
37 kg/km
L07710414
4 x 2 x 0,14 mm²
0,11 mm
6 mm
24,7 kg/km
44 kg/km
L07710514
5 x 2 x 0,14 mm²
0,11 mm
6,5 mm
30,3 kg/km
54 kg/km
L07710714
7 x 2 x 0,14 mm²
0,11 mm
7 mm
35,9 kg/km
67 kg/km
L07711814
18 x 2 x 0,14 mm²
0,11 mm
10,4 mm
89,7 kg/km
143 kg/km
L07712514
25 x 2 x 0,14 mm²
0,11 mm
12,1 mm
114,4 kg/km
186 kg/km
L07710225
2 x 2 x 0,25 mm²
0,11 mm
5,4 mm
21,8 kg/km
40 kg/km
L07710325
3 x 2 x 0,25 mm²
0,11 mm
5,9 mm
28,3 kg/km
48 kg/km
L07710425
4 x 2 x 0,25 mm²
0,11 mm
6,7 mm
36,2 kg/km
59 kg/km
L07710525
5 x 2 x 0,25 mm²
0,11 mm
7,2 mm
42,7 kg/km
70 kg/km
L07710725
7 x 2 x 0,25 mm²
0,11 mm
7,6 mm
54,1 kg/km
90 kg/km
L07711825
18 x 2 x 0,25 mm²
0,11 mm
12 mm
133,5 kg/km
204 kg/km
L07712525
25 x 2 x 0,25 mm²
0,11 mm
13,9 mm
177,2 kg/km
269 kg/km
L07710234
2 x 2 x 0,34 mm²
0,11 mm
6,3 mm
28,4 kg/km
53 kg/km
L07710334
3 x 2 x 0,34 mm²
0,11 mm
6,9 mm
36,6 kg/km
63 kg/km
L07710434
4 x 2 x 0,34 mm²
0,11 mm
7,9 mm
46,7 kg/km
78 kg/km
L07710534
5 x 2 x 0,34 mm²
0,11 mm
8,8 mm
55,4 kg/km
97 kg/km
L07710734
7 x 2 x 0,34 mm²
0,11 mm
9,4 mm
70,9 kg/km
127 kg/km
L07711834
18 x 2 x 0,34 mm²
0,11 mm
14,8 mm
175,2 kg/km
287 kg/km
L07712534
25 x 2 x 0,34 mm²
0,11 mm
17,1 mm
258,6 kg/km
391 kg/km
L07710250
2 x 2 x 0,50 mm²
0,16 mm
6,9 mm
36,2 kg/km
65 kg/km
L07710350
3 x 2 x 0,50 mm²
0,16 mm
7,6 mm
49,3 kg/km
81 kg/km
L07710450
4 x 2 x 0,50 mm²
0,16 mm
8,9 mm
61,2 kg/km
101 kg/km
L07710550
5 x 2 x 0,50 mm²
0,16 mm
9,7 mm
73,3 kg/km
123 kg/km
L07710750
7 x 2 x 0,50 mm²
0,16 mm
11 mm
108,6 kg/km
180 kg/km
L07711850
18 x 2 x 0,50 mm²
0,16 mm
16,8 mm
267,8 kg/km
399 kg/km
L07712550
25 x 2 x 0,50 mm²
0,16 mm
19,2 mm
347,3 kg/km
509 kg/km
L07710275
2 x 2 x 0,75 mm²
0,16 mm
7,8 mm
49,3 kg/km
87 kg/km
L07710375
3 x 2 x 0,75 mm²
0,16 mm
8,8 mm
65,9 kg/km
110 kg/km
L07710475
4 x 2 x 0,75 mm²
0,16 mm
10,4 mm
98,9 kg/km
148 kg/km
L07710575
5 x 2 x 0,75 mm²
0,16 mm
11,7 mm
118,9 kg/km
188 kg/km
L07710775
7 x 2 x 0,75 mm²
0,16 mm
12,6 mm
152,4 kg/km
246 kg/km
L07711875
18 x 2 x 0,75 mm²
0,16 mm
19,4 mm
366,8 kg/km
545 kg/km
L07712575
25 x 2 x 0,75 mm²
0,16 mm
22,4 mm
481,4 kg/km
709 kg/km

Weitere Abmessungen und Farben auf Anfrage.
