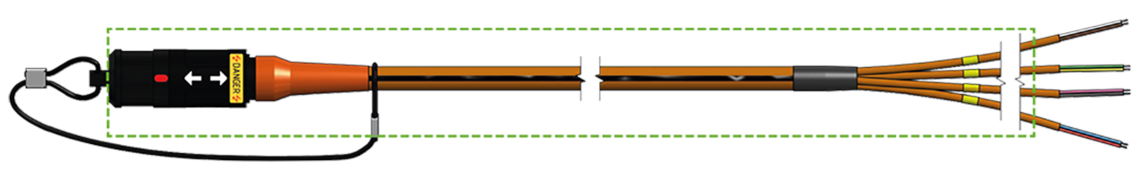

HV 4-Kanal Spannungsmesskabel für CSM Messtechnik (90 V)
Anwendung/Beschreibung
HV sichere Messungen von analogen Spannungen in Kombination mit den CSM Messmodulen HV AD4 OW20, HV AD8 OW20 & HV AD4 OW1000*
*Prüfstand & Fahrversuch
Produktvorteile
- Berührsicherheit auch über den einzelnen Kanälen
Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | HV Messleitung |
|---|---|
| Aderisolation | FEP – nach DIN 47100 1-8 |
| Paarmantel | FEP – orange nach RAL 2004 |
| Innenmantel | PUR – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit schwarzen Längsstreifen |
| Verseilung | paarverseilter Aufbau (zwecks EMV) |
| Außendurchmesser | ca. 7,4 mm |
| Spannungsfestigkeit | 1000 V AC über Paarmantel |
| Temperaturbereich | nicht bewegt: -50°C / +150°C bewegt: -40°C / +150°C |
HV Messleitung
FEP – nach DIN 47100 1-8
FEP – orange nach RAL 2004
PUR – blau nach RAL 5024
PUR
orange mit schwarzen Längsstreifen
paarverseilter Aufbau (zwecks EMV)
ca. 7,4 mm
1000 V AC über Paarmantel
nicht bewegt: -50°C / +150°C
bewegt: -40°C / +150°C

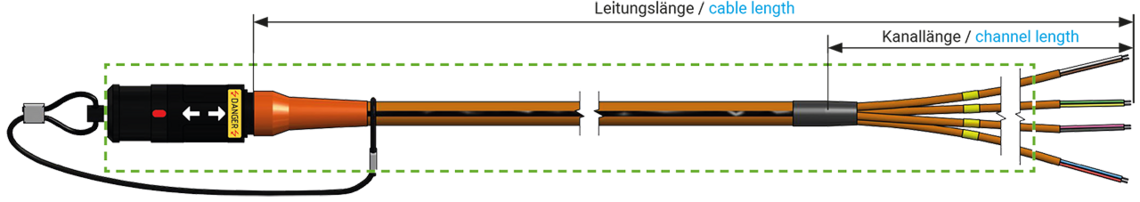

Anschlussende
| Außenmantel | 122 mm abgemantelt |
|---|---|
| Paarmantel | 22 mm |
| Offenes Ende | 2 mm |
| Anschluss | verzinnt |
| Temperaturbereich Einzelkanal | -55°C / +180°C |
122 mm abgemantelt
22 mm
2 mm
verzinnt
-55°C / +180°C
Steckverbinder
| Lemo Redel Steckverbinder | mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B 1000 V AC spannungsfest – IP 67 im gesteckten Zustand |
|---|
mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B
1000 V AC spannungsfest – IP 67 im gesteckten Zustand
Prüfungen
| Leitungsprüfung | Ader/Ader – 2500 V AC – 5 min über Paarmantel – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1 |
|---|---|
| Produktprüfung | Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC |
Ader/Ader – 2500 V AC – 5 min über Paarmantel –
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).
Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC
Konfigurationsbeispiel
| Art.-Nr. | Anschluss-Leitungslänge | Länge Mantel | Länge Paar | Länge Adern | Anschlussart | |
|---|---|---|---|---|---|---|
| T645-062-738 | 2000 mm | 122 mm | 22 mm | 2 mm | verzinnt | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
