HV Prüfadapter

Anwendung/Beschreibung

z. B. zur Prüfung von verbauten HV-Sensoren.



Die HV-Prüfadapter dienen der Adaptierung von HV-Sensoren im Festeinbau und sind für alle Sensor-Arten in der Hochvoltumgebung verfügbar. Als Anschluss zum Prüfen verbauter Sensoren für Potentialausgleichsmessungen oder der Festeinbau in Leergehäuse sind nur einige Einsatzbereiche, für die der Prüfadapter geeignet ist.

Zusatzinformationen

Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.



SAB Kennzeichnung: Artikelnummer, Chargennummer



Für alle Sensorarten erhältlich!

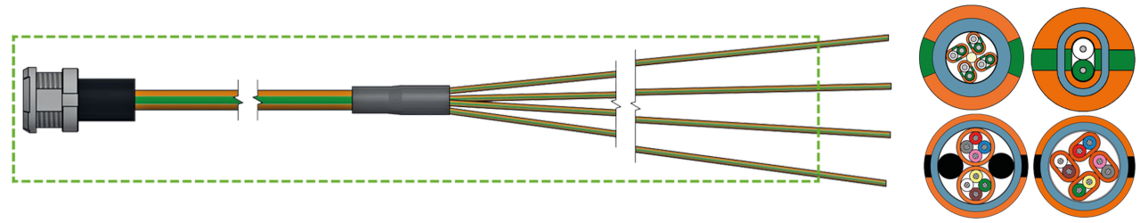

z. B. HV Prüfadapter für HV 4-Kanal Typ K Sensoren

Leitungsdaten

Bezeichnung

Hochvolt Leitung je nach Sensortyp

Aderisolation

FEP

Innenmantel

FEP – blau nach RAL 5024

Außenmantel

PUR

Mantelfarbe

orange mit Längsstreifen (schwarz oder grün)

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

je nach verwendeter Leitung

Spannungsfestigkeit

1000 V AC – je nach verwendeter Leitung

Temperaturbereich

nicht bewegt: -50°C / +150°C

bewegt: -40°C / +150°C

Bezeichnung

Hochvolt Leitung je nach Sensortyp

Aderisolation

FEP

Innenmantel

FEP – blau nach RAL 5024

Außenmantel

PUR

Mantelfarbe

orange mit Längsstreifen (schwarz oder grün)

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

je nach verwendeter Leitung

Spannungsfestigkeit

1000 V AC – je nach verwendeter Leitung

Temperaturbereich

nicht bewegt: -50°C / +150°C

bewegt: -40°C / +150°C

Steckverbinder

Lemo Redel 2P

Apparatedose mit schwarzer Vergusshülse, 8-polig, Codierung nach Sensorart

1000 V AC spannungsfest - nur für den Festeinbau geeignet

Lemo Redel 2P

Apparatedose mit schwarzer Vergusshülse, 8-polig, Codierung nach Sensorart

1000 V AC spannungsfest - nur für den Festeinbau geeignet

Anschlussende

Abmantellängen

nach Kundenwunsch / offenes Ende: 2 mm

Maße für Montageausschnitt auf Anfrage

Abmantellängen

nach Kundenwunsch / offenes Ende: 2 mm

Maße für Montageausschnitt auf Anfrage

Prüfungen

Leitungsprüfung

Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über Paarmantel/Innenmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Produktprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Leitungsprüfung

Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über Paarmantel/Innenmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Produktprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

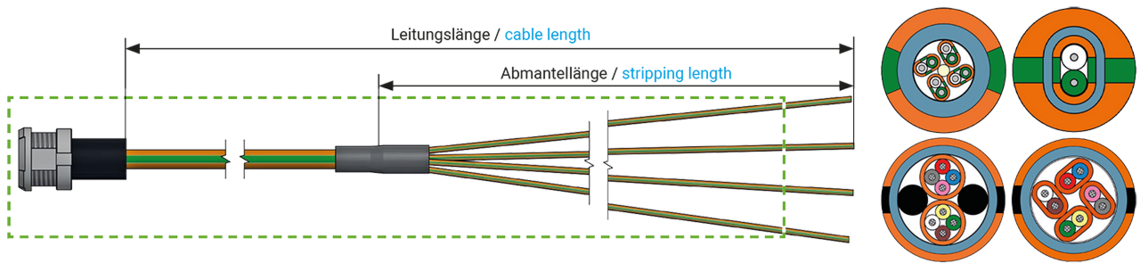

Abmessungen

Art.-Nr. Anschluss-Leitungslänge Einzelkanal-Länge Typ
T141-056-583115 mm100 mm4x Typ K Artikel anfragen
T141-055-568200 mm50 mm1x Typ K Artikel anfragen
T641-057-773150 mm100 / 50 mm2 x PT100/PT1000 - Analog (90V) Artikel anfragen
T644-062-235115 mm100 mmDMS Artikel anfragen
T645-xxx-xxx 90V115 mm100 mmSpannung (90) Artikel anfragen
T645-xxx-xxx 1000V155 mm100 mmSpannung (1000V) Artikel anfragen
Art.-Nr.
Anschluss-Leitungslänge
Einzelkanal-Länge
Typ
T141-056-583
115 mm
100 mm
4x Typ K
T141-055-568
200 mm
50 mm
1x Typ K
T641-057-773
150 mm
100 / 50 mm
2 x PT100/PT1000 - Analog (90V)
T644-062-235
115 mm
100 mm
DMS
T645-xxx-xxx 90V
115 mm
100 mm
Spannung (90)
T645-xxx-xxx 1000V
155 mm
100 mm
Spannung (1000V)

Gesamt- und Kanallängen individuell ausführbar.
