HV Messkabel für DC Spannungsmessung (Konfektionsbeispiel)
Anwendung/Beschreibung
HV-sichere Messung von DC Spannungen
Zusatzinformationen
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | HV Messleitung |
|---|---|
| Aderisolation | FEP - rot und schwarz |
| Verseilung | gemeinsam mit verzinnter Cu-Beilauflitze, AWG 24 |
| Abschirmung | 100% Schirmung mit Alu-Folie und Geflecht |
| Innenmantel | FEP – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit schwarzen Längsstreifen |
| Außendurchmesser | ungeschirmt 2 x 0,25 mm²: 5,2 mm
geschirmt 2 x 0,25 mm²: 6,5 mm 4 x 0,25 mm²: 7,2 mm 2 x 0,50 mm²: 7,1 mm 2 x 1,00 mm²: 7,8 mm 2 x 1,50 mm²: 8,4 mm |
| Berührsicherheit | 1000 V DC über blauen Innenmantel |
| Betriebsspannung | 1800 V DC |
| Temperaturbereich | nicht bewegt: -50°C / +125°C bewegt: -40°C / +125°C kurzzeitig: +150°C (bis zu 3000h) |
HV Messleitung
FEP - rot und schwarz
gemeinsam
mit verzinnter Cu-Beilauflitze, AWG 24
100% Schirmung mit Alu-Folie und Geflecht
FEP – blau nach RAL 5024
PUR
orange mit schwarzen Längsstreifen
ungeschirmt
2 x 0,25 mm²: 5,2 mm
geschirmt
2 x 0,25 mm²: 6,5 mm
4 x 0,25 mm²: 7,2 mm
2 x 0,50 mm²: 7,1 mm
2 x 1,00 mm²: 7,8 mm
2 x 1,50 mm²: 8,4 mm
1000 V DC über blauen Innenmantel
1800 V DC
nicht bewegt: -50°C / +125°C
bewegt: -40°C / +125°C
kurzzeitig: +150°C (bis zu 3000h)
Anschlussende
| Abmantellänge | 250 mm |
|---|---|
| Schirm | mittels Beilauflitze rausgeführt und mit Schrumpfschlauch isoliert |
| Temperaturbereich Einzelader | -55°C / +180°C |
250 mm
mittels Beilauflitze rausgeführt und mit Schrumpfschlauch isoliert
-55°C / +180°C
Steckverbinder
| Sicherheitslaborstecker | 1000 V, CAT III, rot und schwarz, 4 mm Ringkabelschuh M4 |
|---|
1000 V, CAT III, rot und schwarz, 4 mm Ringkabelschuh M4

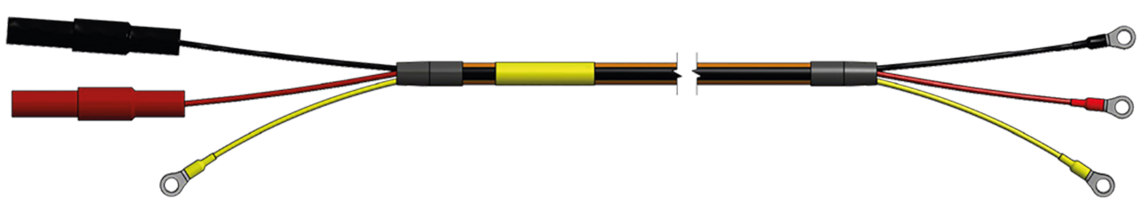

Konfigurationsbeispiel
| Art.-Nr. | Anschluss-Leitungslänge | Länge Kanal 1 | Länge Kanal 2 | Steckverbinder | Außen-ø ± 5% | |
|---|---|---|---|---|---|---|
| T645-062-912 | 6500 mm | 250 mm | 250 mm | Sicherheitslaborstecker + M4 Ringkabelschuh | 5,2 mm | Artikel anfragen |
Gesamt- und Kanallängen individuell ausführbar.
