HV Anschlusskabel für DMS

Anwendung/Beschreibung

Hochvolt Anschlusskabel für die HV-sichere DMS Messung (Voll-/Halbbrücke) z. B. mit dem CSM HV STG4 pro BS20 Messmodul.

Zusatzinformationen

Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit.
Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.



SAB Kennzeichnung: Artikelnummer, Chargennummer

Leitungsdaten

Anschlussleitung

HV DMS Sensor Kabel

Aderisolation

FEP – nach DIN 47100 1-8 (Ader-Ø 0,55 mm)

Abschirmung

Geflecht aus verzinnten Cu-Drähten inkl. Beilauflitze

Paarmantel

FEP – orange nach RAL 2004

Innenmantel

PUR – blau nach RAL 5024

Außenmantel

PUR

Mantelfarbe

orange mit schwarzen Längsstreifen

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

ca. 7,4 mm

Spannungsfestigkeit

1000 V AC über Paarmantel

Temperaturbereich

nicht bewegt: -50°C / +150°C

bewegt: -40°C / +150°C

Anschlussleitung

HV DMS Sensor Kabel

Aderisolation

FEP – nach DIN 47100 1-8 (Ader-Ø 0,55 mm)

Abschirmung

Geflecht aus verzinnten Cu-Drähten inkl. Beilauflitze

Paarmantel

FEP – orange nach RAL 2004

Innenmantel

PUR – blau nach RAL 5024

Außenmantel

PUR

Mantelfarbe

orange mit schwarzen Längsstreifen

Verseilung

paarverseilter Aufbau (zwecks EMV)

Außendurchmesser

ca. 7,4 mm

Spannungsfestigkeit

1000 V AC über Paarmantel

Temperaturbereich

nicht bewegt: -50°C / +150°C

bewegt: -40°C / +150°C

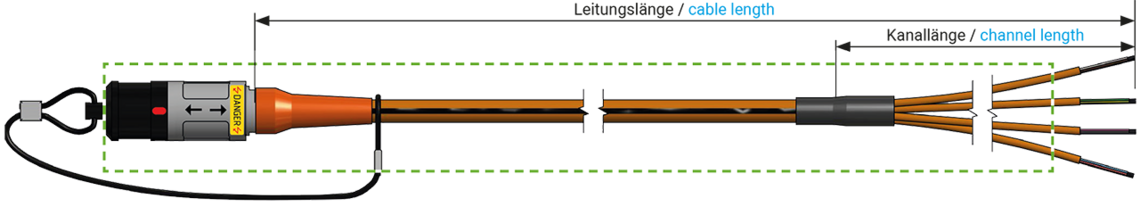

Anschlussende

Außenmantel

122 mm abgemantelt

Paarmantel

22 mm

Offenes Ende

2 mm

Anschluss

verzinnt

Schirm

rausgeführt und mit Schrumpfschlauch isoliert

Temperaturbereich Einzelkanal

-55°C / +180°C

Außenmantel

122 mm abgemantelt

Paarmantel

22 mm

Offenes Ende

2 mm

Anschluss

verzinnt

Schirm

rausgeführt und mit Schrumpfschlauch isoliert

Temperaturbereich Einzelkanal

-55°C / +180°C

Steckverbinder

Lemo Redel Steckverbinder

mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code E

1000 V AC spannungsfest – IP 67 im gesteckten Zustand

Lemo Redel Steckverbinder

mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code E

1000 V AC spannungsfest – IP 67 im gesteckten Zustand

Prüfungen

Leitungsprüfung

Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über Paarmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Produktprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Leitungsprüfung

Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über Paarmantel im Wasserbad –

5000 V AC – 5 min – in Anlehnung an EN 50264-2-1

Produktprüfung

Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE).

Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Konfigurationsbeispiele

Art.-Nr. Anschluss-Leitungslänge Länge Mantel Länge Paar Länge Adern Anschlussart
T644-061-0092000 mm122 mm22 mm2 mmverzinnt Artikel anfragen
T644-061-0143000 mm122 mm22 mm2 mmverzinnt Artikel anfragen
Art.-Nr.
Anschluss-Leitungslänge
Länge Mantel
Länge Paar
Länge Adern
Anschlussart
T644-061-009
2000 mm
122 mm
22 mm
2 mm
verzinnt
T644-061-014
3000 mm
122 mm
22 mm
2 mm
verzinnt

Gesamt- und Kanallängen individuell ausführbar.
