Sensor minus 50

tieftemperaturbeständige FEP isolierte Sensorleitung bis -50°C

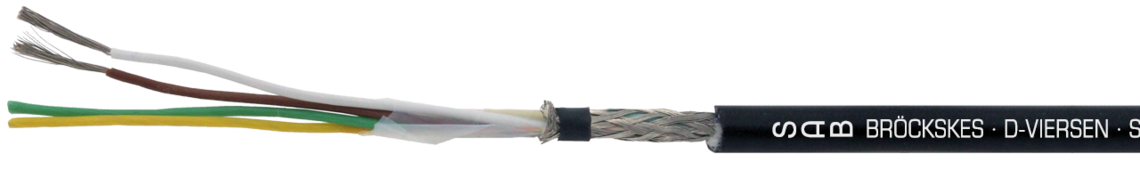

Aufdruck-Beispiel für Sensor minus 50 38360424:
SAB BRÖCKSKES · D-VIERSEN · Sensor minus 50  4 x AWG 24/7  3836-0424

Aufdruck-Beispiel für Sensor minus 50 38360424: SAB BRÖCKSKES · D-VIERSEN · Sensor minus 50 4 x AWG 24/7 3836-0424

Anwendung/Beschreibung

Tieftemperaturbeständige Sensorleitung bis -50°C für die Mess- und Prüftechnik. Die kältebeständige Leitung kann als Zuleitung für Miniatursensoren eingesetzt werden oder als DMS-Zuleitung bei engsten Biegeradien. Die witterungsbeständige Leitung ist für den Einsatz im Innen- und Außenbereich geeignet.

Produktvorteile

  • kältebeständig und höchst flexibel auch bei niedrigen Temperaturen bis -45 °C
  • absolut witterungsbeständig
  • extrem verlegefreundlich durch nicht blockenden Außenmantel -
    Vermeidung von Stick-Slip-Effekt
  • kapazitätsarm
  • engste Biegeradien
  • salzwasserbestänig
  • leicht konfektionierbar
  • geringer Außendurchmesser

Zusatzinformationen

Auf Wunsch:

  • Meterware oder fertig konfektioniert
  • auch ohne Cu-Geflecht erhältlich

Konstruktion

Leiter

verzinnte Cu-Litze, ab AWG 32 versilbert

Isolierhülle

FEP

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten,

optische Bedeckung ≥ 85%

Mantelmaterial

PUR 420 mit matter Oberfläche

Mantelfarbe

schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze, ab AWG 32 versilbert

Isolierhülle

FEP

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten,

optische Bedeckung ≥ 85%

Mantelmaterial

PUR 420 mit matter Oberfläche

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 48 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 2 x d (Einmalbiegung)

frei beweglich: 10 x d

Temperaturbereich Leitung

nicht bewegt*: -50/+125 °C

bewegt*: -45/+125 °C

*+125 °C – bis zu 2500 Stunden

Temperaturbereich Adern

bis +180 °C (kurzzeitig bis +205 °C)

Kältebeständigkeit

-50°C nach DIN EN 60811-506

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2

Kraftstoffbeständigkeit

gut

Batteriesäurebeständigkeit

gut

UV-Beständigkeit

nach HD 605

Ozonbeständigkeit

nach EN 50396

Salzwasserbeständig

nach UL 1309

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 48 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 2 x d (Einmalbiegung)

frei beweglich: 10 x d

Temperaturbereich Leitung

nicht bewegt*: -50/+125 °C

bewegt*: -45/+125 °C

*+125 °C – bis zu 2500 Stunden

Temperaturbereich Adern

bis +180 °C (kurzzeitig bis +205 °C)

Kältebeständigkeit

-50°C nach DIN EN 60811-506

Ölbeständigkeit
Kraftstoffbeständigkeit

gut

Batteriesäurebeständigkeit

gut

UV-Beständigkeit

nach HD 605

Ozonbeständigkeit

nach EN 50396

Salzwasserbeständig

nach UL 1309

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Cu-Zahl Leitungs-
gewicht ≈
Außen-ø ± 5%
L383602342 x AWG 34/75,7 kg/km8 kg/km2,2 mm Artikel anfragen
L383603343 x AWG 34/76 kg/km8 kg/km2,3 mm Artikel anfragen
L383604344 x AWG 34/76 kg/km9 kg/km2,4 mm Artikel anfragen
L383606346 x AWG 34/78,1 kg/km11 kg/km2,6 mm Artikel anfragen
L383608348 x AWG 34/710,2 kg/km14 kg/km2,8 mm Artikel anfragen
L383602322 x AWG 32/76 kg/km8 kg/km2,3 mm Artikel anfragen
L383603323 x AWG 32/76,3 kg/km9 kg/km2,3 mm Artikel anfragen
L383604324 x AWG 32/76,5 kg/km10kg/km2,5 mm Artikel anfragen
L383606326 x AWG 32/79 kg/km13 kg/km2,8 mm Artikel anfragen
L383608328 x AWG 32/711 kg/km16 kg/km3,1 mm Artikel anfragen
L383602302 x AWG 30/76,4 kg/km9 kg/km2,4 mm Artikel anfragen
L383603303 x AWG 30/77,4 kg/km10 kg/km2,5 mm Artikel anfragen
L383604304 x AWG 30/79,1 kg/km12 kg/km2,6 mm Artikel anfragen
L383606306 x AWG 30/711 kg/km16 kg/km3 mm Artikel anfragen
L383608308 x AWG 30/712,9 kg/km19 kg/km3,2 mm Artikel anfragen
L383602282 x AWG 28/78, 6 kg/km11 kg/km2,6 mm Artikel anfragen
L383603283 x AWG 28/79,8 kg/km13 kg/km2,7 mm Artikel anfragen
L383604284 x AWG 28/710,8 kg/km14 kg/km2,8 mm Artikel anfragen
L383606286 x AWG 28/714,3 kg/km18 kg/km3,1 mm Artikel anfragen
L383608288 x AWG 28/718,1 kg/km25 kg/km3,8 mm Artikel anfragen
L383602262 x AWG 26/711,5 kg/km15 kg/km3 mm Artikel anfragen
L383603263 x AWG 26/712,7 kg/km17 kg/km3,1 mm Artikel anfragen
L383604264 x AWG 26/714,6 kg/km22 kg/km3,8 mm Artikel anfragen
L383606266 x AWG 26/719,1 kg/km28 kg/km3,9 mm Artikel anfragen
L383608268 x AWG 26/725,9 kg/km36 kg/km4,4 mm Artikel anfragen
L383602242 x AWG 24/712,8 kg/km17 kg/km3,2 mm Artikel anfragen
L383603243 x AWG 24/715, 3 kg/km20 kg/km3,3 mm Artikel anfragen
L383604244 x AWG 24/718,7 kg/km26 kg/km3,8 mm Artikel anfragen
L383606246 x AWG 24/725,3 kg/km36 kg/km4,4 mm Artikel anfragen
L383608248 x AWG 24/732 kg/km46 kg/km5 mm Artikel anfragen
Art.-Nr.
Abmessung
Cu-Zahl
Leitungs-
gewicht ≈
Außen-ø ± 5%
L38360234
2 x AWG 34/7
5,7 kg/km
8 kg/km
2,2 mm
L38360334
3 x AWG 34/7
6 kg/km
8 kg/km
2,3 mm
L38360434
4 x AWG 34/7
6 kg/km
9 kg/km
2,4 mm
L38360634
6 x AWG 34/7
8,1 kg/km
11 kg/km
2,6 mm
L38360834
8 x AWG 34/7
10,2 kg/km
14 kg/km
2,8 mm
L38360232
2 x AWG 32/7
6 kg/km
8 kg/km
2,3 mm
L38360332
3 x AWG 32/7
6,3 kg/km
9 kg/km
2,3 mm
L38360432
4 x AWG 32/7
6,5 kg/km
10kg/km
2,5 mm
L38360632
6 x AWG 32/7
9 kg/km
13 kg/km
2,8 mm
L38360832
8 x AWG 32/7
11 kg/km
16 kg/km
3,1 mm
L38360230
2 x AWG 30/7
6,4 kg/km
9 kg/km
2,4 mm
L38360330
3 x AWG 30/7
7,4 kg/km
10 kg/km
2,5 mm
L38360430
4 x AWG 30/7
9,1 kg/km
12 kg/km
2,6 mm
L38360630
6 x AWG 30/7
11 kg/km
16 kg/km
3 mm
L38360830
8 x AWG 30/7
12,9 kg/km
19 kg/km
3,2 mm
L38360228
2 x AWG 28/7
8, 6 kg/km
11 kg/km
2,6 mm
L38360328
3 x AWG 28/7
9,8 kg/km
13 kg/km
2,7 mm
L38360428
4 x AWG 28/7
10,8 kg/km
14 kg/km
2,8 mm
L38360628
6 x AWG 28/7
14,3 kg/km
18 kg/km
3,1 mm
L38360828
8 x AWG 28/7
18,1 kg/km
25 kg/km
3,8 mm
L38360226
2 x AWG 26/7
11,5 kg/km
15 kg/km
3 mm
L38360326
3 x AWG 26/7
12,7 kg/km
17 kg/km
3,1 mm
L38360426
4 x AWG 26/7
14,6 kg/km
22 kg/km
3,8 mm
L38360626
6 x AWG 26/7
19,1 kg/km
28 kg/km
3,9 mm
L38360826
8 x AWG 26/7
25,9 kg/km
36 kg/km
4,4 mm
L38360224
2 x AWG 24/7
12,8 kg/km
17 kg/km
3,2 mm
L38360324
3 x AWG 24/7
15, 3 kg/km
20 kg/km
3,3 mm
L38360424
4 x AWG 24/7
18,7 kg/km
26 kg/km
3,8 mm
L38360624
6 x AWG 24/7
25,3 kg/km
36 kg/km
4,4 mm
L38360824
8 x AWG 24/7
32 kg/km
46 kg/km
5 mm

Weitere Abmessungen und Farben auf Anfrage.
