USB 3.0 M

flexible USB 3.0 Leitung für den Einsatz in der Medizintechnik

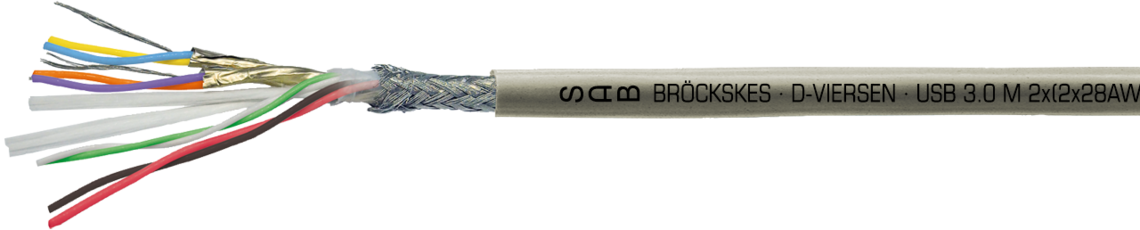

Aufdruck-Beispiel für USB 3.0 M 06061018:
SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-1018 CE

Aufdruck-Beispiel für USB 3.0 M 06061018: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-1018 CE

Anwendung/Beschreibung

Die biokompatible USB 3.0 Leitung ist flexibel und wurde speziell für den Einsatz in der Medizintechnik konzipiert. Das hochtemperaturbeständige USB 3.0 Kabel weist eine besonders hohe Kerbfestigkeit sowie Weiterreißfestigkeit auf.

Produktvorteile

  • biokompatibles Mantelmaterial
  • biologische Unbedenklichkeit gemäß EN ISO 10993-1, Zytotoxizität analog EN ISO 10993-5
  • hochtemperaturbeständig
  • hohe Kerb- und Weiterreißfestigkeit
  • sehr gute Flexibilität
  • Oberfläche nicht klebend
  • bis zu 3 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

Konstruktion

Leiter

28 AWG: versilberte Cu-Litze, feindrähtig

26 AWG: verzinnte Cu-Litze, feindrähtig

Isolierhülle

FEP

Aderkennzeichnung

28 AWG:gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0),

26 AWG: rot, schwarz (Spannungsversorgung)

Verseilung

USB 3.0 paarig verseilt und geschirmt,

USB 2.0 paarig verseilt,

alle Elemente gemeinsam

Beilauflitze

blanke Cu-Litze, feindrähtig

Abschirmung

Alu-Folie

Verseilung

alle USB 3.0 Elemente gemeinsam verseilt

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten CU-Runddrähten

Mantelmaterial

SABmed S

Mantelfarbe

grau (RAL 7000)

Leiter

28 AWG: versilberte Cu-Litze, feindrähtig

26 AWG: verzinnte Cu-Litze, feindrähtig

Isolierhülle

FEP

Aderkennzeichnung

28 AWG:gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0),

26 AWG: rot, schwarz (Spannungsversorgung)

Verseilung

USB 3.0 paarig verseilt und geschirmt,

USB 2.0 paarig verseilt,

alle Elemente gemeinsam

Beilauflitze

blanke Cu-Litze, feindrähtig

Abschirmung

Alu-Folie

Verseilung

alle USB 3.0 Elemente gemeinsam verseilt

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten CU-Runddrähten

Mantelmaterial

SABmed S

Mantelfarbe

grau (RAL 7000)

Technische Daten

Betriebsspitzenspannung

max. 50 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+180 °C

bewegt: -25/+180 °C

Wellenwiderstand der Datenpaare

nom. 90Ω

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 50 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+180 °C

bewegt: -25/+180 °C

Wellenwiderstand der Datenpaare

nom. 90Ω

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L060610182 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG5,6 mm25,4 kg/km48 kg/km223140 Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max. Ω/km
28 AWG
Gleichstromwiderstand
bei 20°C max. Ω/km
26 AWG
L06061018
2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG
5,6 mm
25,4 kg/km
48 kg/km
223
140

Weitere Abmessungen und Farben auf Anfrage.
