SABIX® CB 620
halogenfreie CAN-Bus Leitung

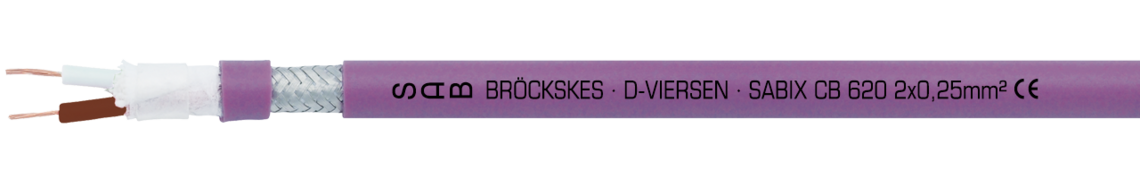

Aufdruck-Beispiel für SABIX CB 620 56202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 2x0,25mm² CE
Anwendung/Beschreibung
Die halogenfreie CAN-Busleitung 2 x 0,25 mm² ist mit einer PETP-Folie umwickelt und hat eine geringe Rauchgasdichte. Diese geschirmte Leitung wird für den Austausch von digitalen Informationen eingesetzt.
Produktvorteile
- halogenfrei
- sehr gute Ölbeständigkeit
- geringe Rauchgasdichte
Konstruktion
| Leiter | blanke Cu-Litze nach VDE 0812 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Umwicklung | PETP-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | SABIX® |
| Mantelfarbe | rotlila (RAL 4001) |
blanke Cu-Litze nach VDE 0812
SABIX®
Farbcode in Anlehnung an DIN 47100
PETP-Folie
Geflecht aus verzinnten Cu-Runddrähten
SABIX®
rotlila (RAL 4001)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Prüfspannung | Ader/Ader: 1500V Ader/Schirm: 1200V |
| Mindestbiegeradius | 7,5 x d |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Ölbeständigkeit | sehr gut - nach EN 50363-4-1 |
| Wellenwiderstand | 120 Ω (95 - 140 Ω) |
| Flexibilität | sehr gut |
| Einsatz in Schleppketten | nicht empfohlen |
| Wetterbeständigkeit | gut |
| Biegeverhalten | Anzahl der Biegungen gem. DIN VDE 0472 Teil 603 Testart H min 60 000 Einzelbiegungen |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
Ader/Ader: 1500V
Ader/Schirm: 1200V
7,5 x d
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
nach IEC 60754-1 + VDE 0482-754-1
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
sehr gut - nach EN 50363-4-1
120 Ω (95 - 140 Ω)
sehr gut
nicht empfohlen
gut
Anzahl der Biegungen gem. DIN VDE 0472 Teil 603 Testart H
min 60 000 Einzelbiegungen
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Cu-Zahl |
Leitungs- gewicht ≈ | Außen-ø ± 5% | |
|---|---|---|---|---|---|
| L56202251 | 2 x 0,25 mm² | 18,7 kg/km | 33 kg/km | 5,8 mm | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
