PB 633

halogenfreie, flexible PE Profibus-DP Leitung

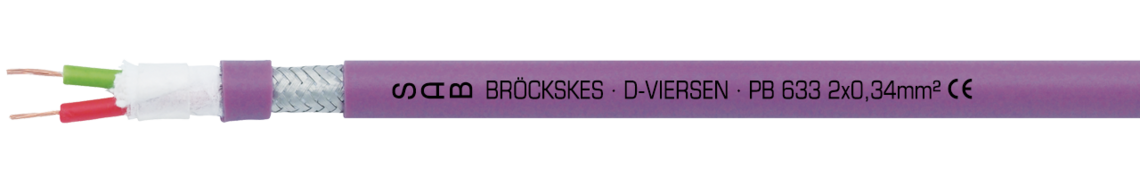

Aufdruck-Beispiel für PB 633 06332341: SAB BRÖCKSKES · D-VIERSEN · PB 633 2x0,34mm² CE

Aufdruck-Beispiel für PB 633 06332341: SAB BRÖCKSKES · D-VIERSEN · PB 633 2x0,34mm² CE

Anwendung/Beschreibung

Die halogenfreie, flexible PE Profibus-DP Leitung ist für einen Temperaturbereich zwischen -40 / +70°C geeignet. Sie kann sowohl fest als auch flexible verlegt werden. Diese Profibus Leitung wurde speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.

Produktvorteile

  • halogenfrei
  • gute Wetterbeständigkeit

Konstruktion

Leiter

0,34 mm²: blanke Cu-Litze nach DIN VDE 0812

1,00 mm²: blanke Cu-Litze nach IEC 60228, EN 60228, VDE 0295, Klasse 5

Aderkennzeichnung

rot, grün (0,34 mm²); braun, hellblau und ein grüngelber Schutzleiter (1,0 mm²)

Paarabschirmung

Geflecht aus verzinnten Cu-Runddrähten

Verseilung

in Lagen

Paarumwicklung

Alufolie, PETP-Folie

Mantelmaterial

PE, 2YM1 gem. DIN VDE 0207 Teil 3

Mantelfarbe

rotlila (RAL 4001)

Leiter

0,34 mm²: blanke Cu-Litze nach DIN VDE 0812

1,00 mm²: blanke Cu-Litze nach IEC 60228, EN 60228, VDE 0295, Klasse 5

Aderkennzeichnung

rot, grün (0,34 mm²); braun, hellblau und ein grüngelber Schutzleiter (1,0 mm²)

Paarabschirmung

Geflecht aus verzinnten Cu-Runddrähten

Verseilung

in Lagen

Paarumwicklung

Alufolie, PETP-Folie

Mantelmaterial

PE, 2YM1 gem. DIN VDE 0207 Teil 3

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

1500 V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -40/+70°C

Korrosivität der Brandgase

IEC 60754-2 EN 50267-2-2 + VDE 0482 Teil 267-2-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Für feste Verlegung

geeignet

Für flexible Anwendung

geeignet

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

1500 V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -40/+70°C

Korrosivität der Brandgase

IEC 60754-2 EN 50267-2-2 + VDE 0482 Teil 267-2-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Für feste Verlegung

geeignet

Für flexible Anwendung

geeignet

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L063323412 x 0,34 mm²7,5 mm25,8 kg/km50 kg/km Artikel anfragen
L063343412 x 0,34 mm² + 3 x 1,00 mm²10,1 mm58,8 kg/km101 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L06332341
2 x 0,34 mm²
7,5 mm
25,8 kg/km
50 kg/km
L06334341
2 x 0,34 mm² + 3 x 1,00 mm²
10,1 mm
58,8 kg/km
101 kg/km

Weitere Abmessungen und Farben auf Anfrage.
