DN 659

Hochflexible DeviceNet Leitung mit statischem Schirm

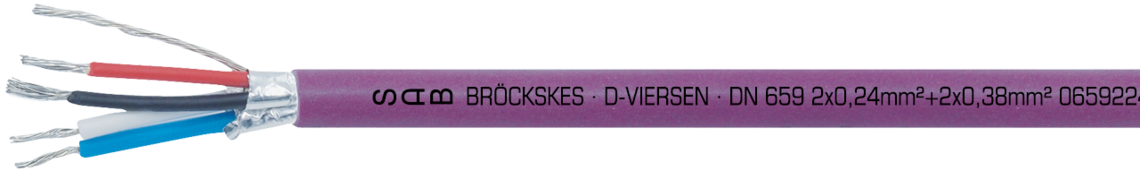

Aufdruck-Beispiel für DN 659 06592241: SAB BRÖCKSKES · D-VIERSEN · DN 659 2x0,24mm²+2x0,38mm² 06592241 24AWG/1pr+22AWG/1pr UL AWM Style 20417 60°C 30V CE

Aufdruck-Beispiel für DN 659 06592241: SAB BRÖCKSKES · D-VIERSEN · DN 659 2x0,24mm²+2x0,38mm² 06592241 24AWG/1pr+22AWG/1pr UL AWM Style 20417 60°C 30V CE

Anwendung/Beschreibung

Hochflexible DeviceNet Leitung mit statischem Schirm und UL Approbation. Der nichtbewegte Temperaturbereich liegt bei -30/+70°C, der bewegte Termperaturberech bei -5/+70°C.

Produktvorteile

  • UL approbiert
  • hochflexibel
  • mit statischem Schirm

Konstruktion

Abmessung

Drop Cable: 2 x 0,24mm² + 2 x 0,38 mm²

Trunk Cable: 2 x 0,96 mm² + 2 x 1,53 mm²

Leiter

DN 659 Drop Cable

0,24 mm² verzinnte Cu-Litze: feindrähtig

0,38 mm² verzinnte Cu-Litze: feindrähtig



DN 659 Trunk Cable

0,96 mm² verzinnte Cu-Litze: feindrähtig

1,53 mm² verzinnte Cu-Litze: feindrähtig

Isolierhülle

DN 659 Drop Cable

0,24 mm²: nach EN 50290-2-23 (02YI1) 0,38 mm²: PVC, TI2 nach EN 50363-3



DN 659 Trunk Cable

0,96 mm²: nach EN 50290-2-23 (02YI1) 1,53 mm²: PVC, TI2 nach EN 50363-3

Aderkennzeichnung

0,24 mm²/0,96 mm²: Datenpaar weiß und hellblau

0,38 mm²/1,53 mm²: Versorgungspaar schwarz und rot

Bewicklung

Adern paarweise mit Alu-Folie verseilt

Verseilung

Paare in speziell abgestimmter Lagenverseilung, verzinnte Cu-Beilauflitze im Kern

Abschirmung

Alu-Folie

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit rauer Oberfläche

Mantelfarbe

rotlila (RAL 4001)

Abmessung

Drop Cable: 2 x 0,24mm² + 2 x 0,38 mm²

Trunk Cable: 2 x 0,96 mm² + 2 x 1,53 mm²

Leiter

DN 659 Drop Cable

0,24 mm² verzinnte Cu-Litze: feindrähtig

0,38 mm² verzinnte Cu-Litze: feindrähtig



DN 659 Trunk Cable

0,96 mm² verzinnte Cu-Litze: feindrähtig

1,53 mm² verzinnte Cu-Litze: feindrähtig

Isolierhülle

DN 659 Drop Cable

0,24 mm²: nach EN 50290-2-23 (02YI1) 0,38 mm²: PVC, TI2 nach EN 50363-3



DN 659 Trunk Cable

0,96 mm²: nach EN 50290-2-23 (02YI1) 1,53 mm²: PVC, TI2 nach EN 50363-3

Aderkennzeichnung

0,24 mm²/0,96 mm²: Datenpaar weiß und hellblau

0,38 mm²/1,53 mm²: Versorgungspaar schwarz und rot

Bewicklung

Adern paarweise mit Alu-Folie verseilt

Verseilung

Paare in speziell abgestimmter Lagenverseilung, verzinnte Cu-Beilauflitze im Kern

Abschirmung

Alu-Folie

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit rauer Oberfläche

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL

30 V

Prüfspannung

Ader/Ader: 2000V

Ader/Schirm: 2000V

Mindestbiegeradius

fest verlegt: 7,5 x d

frei beweglich: 15 x d

Temperaturbereich

UL: bis +60°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Wellenwiderstand

120 Ω +/- 10%

UL Style

20417

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung UL

30 V

Prüfspannung

Ader/Ader: 2000V

Ader/Schirm: 2000V

Mindestbiegeradius

fest verlegt: 7,5 x d

frei beweglich: 15 x d

Temperaturbereich

UL: bis +60°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70 °C

Wellenwiderstand

120 Ω +/- 10%

UL Style

20417

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Typ Abmessung Außen-ø Cu-Zahl Leitungs-
gewicht ≈
L06592241DN 659 (Drop Cable)2 x 0,24 mm² + 2 x 0,38 mm²6,1 - 7,1 mm16,4 kg/km56 kg/km Artikel anfragen
L06592781DN 659 (Trunk Cable)2 x 0,96 mm² + 2 x 1,53 mm²10,4 - 12,4 mm58,4 kg/km115 kg/km Artikel anfragen
Art.-Nr.
Typ
Abmessung
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
L06592241
DN 659 (Drop Cable)
2 x 0,24 mm² + 2 x 0,38 mm²
6,1 - 7,1 mm
16,4 kg/km
56 kg/km
L06592781
DN 659 (Trunk Cable)
2 x 0,96 mm² + 2 x 1,53 mm²
10,4 - 12,4 mm
58,4 kg/km
115 kg/km

Weitere Abmessungen und Farben auf Anfrage.
