DN 656

Halogenfreie, flexible DeviceNet Leitung mit statischem Schirm und UL Approbation

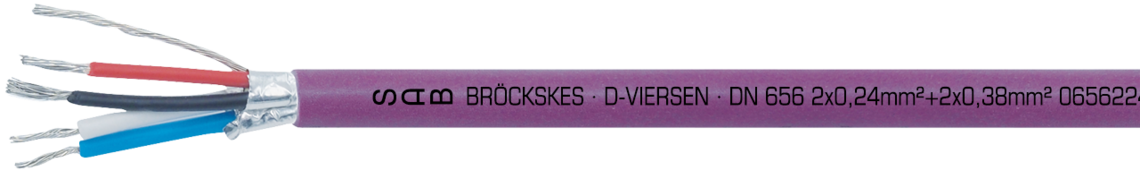

Aufdruck-Beispiel für DN 656 06562241: SAB BRÖCKSKES · D-VIERSEN · DN 656 2x0,24mm²+2x0,38mm² 06562241 24AWG/1pr+22AWG/1pr UL AWM Style 21080 75°C 300V CE

Aufdruck-Beispiel für DN 656 06562241: SAB BRÖCKSKES · D-VIERSEN · DN 656 2x0,24mm²+2x0,38mm² 06562241 24AWG/1pr+22AWG/1pr UL AWM Style 21080 75°C 300V CE

Anwendung/Beschreibung

Diese halogenfreie und flexible DeviceNet Leitung hat einen statischen Schirm und eine UL Approbation. Außerdem verfügt sie über eine Alufolien-Abschirmung. Diese Leitung findet ihren Einsatz als hochflexible Busleitung.

Produktvorteile

  • UL approbiert
  • halogenfrei
  • mit statischem Schirm

Konstruktion

Abmessung

Drop Cable: 2 x 0,24 mm² + 2 x 0,38 mm²

Trunk Cable: 2 x 0,96 mm² + 2 x 1,53 mm²

Leiter

DN 656 Drop Cable:

0,24 mm² verzinnte Cu-Litze (AWG 24/19)

0,38 mm² verzinnte Cu-Litze (AWG 22/19)



DN 656 Trunk Cable:

0,96 mm² verzinnte Cu-Litze (AWG 18/19)

1,53 mm² verzinnte Cu-Litze (AWG 15/19)

Isolierhülle

DN 656 Drop cable:

0,24 mm²: nach EN 50290-2-23 (02YI1) 0,38 mm² SABIX®



DN 656 Trunk cable:

0,96 mm²: nach EN 50290-2-23 (02YI1) 1,53 mm² SABIX®

Aderkennzeichnung

0,24 mm²/0,96 mm²: Datenpaar weiß und hellblau

0,38 mm²/1,53 mm²: Versorgungspaar schwarz und rot

Bewicklung

Adern paarweise mit Alu-Folie verseilt

Verseilung

Paare in speziell abgestimmter Lagenverseilung, verzinnte Cu-Beilauflitze im Kern

Abschirmung

Alu-Folie

Bewicklung

Vlies

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Abmessung

Drop Cable: 2 x 0,24 mm² + 2 x 0,38 mm²

Trunk Cable: 2 x 0,96 mm² + 2 x 1,53 mm²

Leiter

DN 656 Drop Cable:

0,24 mm² verzinnte Cu-Litze (AWG 24/19)

0,38 mm² verzinnte Cu-Litze (AWG 22/19)



DN 656 Trunk Cable:

0,96 mm² verzinnte Cu-Litze (AWG 18/19)

1,53 mm² verzinnte Cu-Litze (AWG 15/19)

Isolierhülle

DN 656 Drop cable:

0,24 mm²: nach EN 50290-2-23 (02YI1) 0,38 mm² SABIX®



DN 656 Trunk cable:

0,96 mm²: nach EN 50290-2-23 (02YI1) 1,53 mm² SABIX®

Aderkennzeichnung

0,24 mm²/0,96 mm²: Datenpaar weiß und hellblau

0,38 mm²/1,53 mm²: Versorgungspaar schwarz und rot

Bewicklung

Adern paarweise mit Alu-Folie verseilt

Verseilung

Paare in speziell abgestimmter Lagenverseilung, verzinnte Cu-Beilauflitze im Kern

Abschirmung

Alu-Folie

Bewicklung

Vlies

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000V

Ader/Schirm: 2000V

Mindestbiegeradius

fest verlegt: 7,5 x d

frei beweglich: 15 x d

Temperaturbereich

UL: bis +75°C

VDE nicht bewegt: -40/+70 °C

VDE bewegt: -30/+70 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Wellenwiderstand

120 Ω +/- 10%

UL Style

21080

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000V

Ader/Schirm: 2000V

Mindestbiegeradius

fest verlegt: 7,5 x d

frei beweglich: 15 x d

Temperaturbereich

UL: bis +75°C

VDE nicht bewegt: -40/+70 °C

VDE bewegt: -30/+70 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Wellenwiderstand

120 Ω +/- 10%

UL Style

21080

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Typ Abmessung Außen-ø Cu-Zahl Leitungs-
gewicht ≈
L06562241DN 656 (Drop Cable)2 x 0,24 mm² + 2 x 0,38 mm²6,1 - 7,1 mm16,4 kg/km56 kg/km Artikel anfragen
L06562781DN 656 (Trunk Cable)2 x 0,96 mm² + 2 x 1,53 mm²10,4 - 12,4 mm58,4 kg/km120 kg/km Artikel anfragen
Art.-Nr.
Typ
Abmessung
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
L06562241
DN 656 (Drop Cable)
2 x 0,24 mm² + 2 x 0,38 mm²
6,1 - 7,1 mm
16,4 kg/km
56 kg/km
L06562781
DN 656 (Trunk Cable)
2 x 0,96 mm² + 2 x 1,53 mm²
10,4 - 12,4 mm
58,4 kg/km
120 kg/km

Weitere Abmessungen und Farben auf Anfrage.
