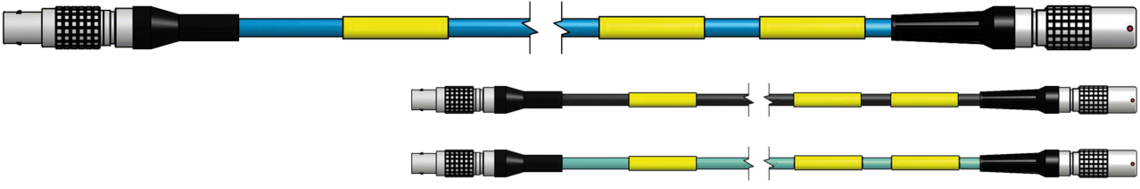

Verlängerungsleitung

mit Lemo-Stitfstecker und Buchsenstecker, 9-polig, Code G

Anwendung/Beschreibung

Zur Verlängerung eines Sensoranschlusskabels mit Lemo Steckverbinder 9-pol. Code G

Produktvorteile

  • hochtemperaturbeständig (TPFK)
  • mechanisch robuster (PUR)
  • extrem hohe Flexibilität (Silikon)

Zusatzinformationen

Weitere Service Aspekte:

Individuelle Kennzeichnung mittels Schrumpfschlauch wie z. B. interne Materialnummer oder Barcode

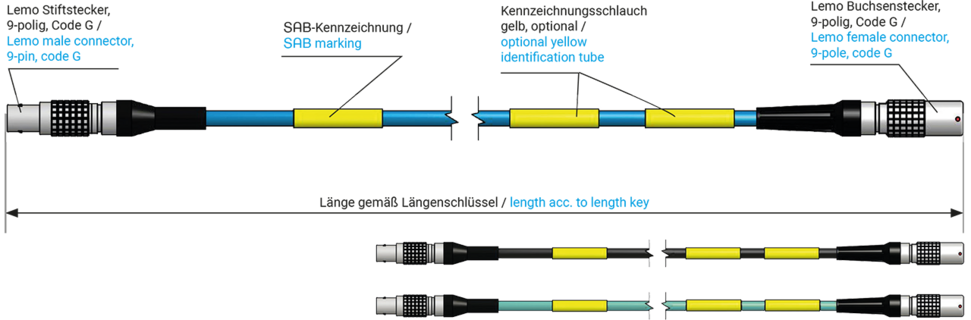

Steckverbinder

Seite 1

Lemo Stiftstecker 9-pol. Code G

Seite 2

Lemo Buchsenstecker 9-pol. Code G

Seite 1

Lemo Stiftstecker 9-pol. Code G

Seite 2

Lemo Buchsenstecker 9-pol. Code G

Leitungsdaten (TPFK)

Aufbau

4 x AWG 34

Isolation

TPFK

Außenmantel

TPFK

Mantelfarbe

blau

Außendurchmesser

ca. 2,1 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-55°C / +250°C

Aufbau

4 x AWG 34

Isolation

TPFK

Außenmantel

TPFK

Mantelfarbe

blau

Außendurchmesser

ca. 2,1 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-55°C / +250°C

Leitungsdaten (PUR)

Aufbau

4 x AWG 34

Isolation

TPFK

Außenmantel

PUR

Mantelfarbe

schwarz

Außendurchmesser

ca. 2,5 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-40°C / +90°C (+125°C 2500h)

Aufbau

4 x AWG 34

Isolation

TPFK

Außenmantel

PUR

Mantelfarbe

schwarz

Außendurchmesser

ca. 2,5 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-40°C / +90°C (+125°C 2500h)

Leitungsdaten (Silikon)

Aufbau

4 x AWG 30

Isolation

TPFK

Außenmantel

Silikon

Mantelfarbe

türkis

Außendurchmesser

ca. 2,7 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-25°C / +180°C

Aufbau

4 x AWG 30

Isolation

TPFK

Außenmantel

Silikon

Mantelfarbe

türkis

Außendurchmesser

ca. 2,7 mm

Betriebsspannung

max. 150 V

Temperaturbereich

-25°C / +180°C

Konfigurationsbeispiele

Art.-Nr. Mantelmaterial Länge "L" [mm]
S3031-4041-00300TPFK3000 Artikel anfragen
S3032-4041-00300PUR3000 Artikel anfragen
S3033-4041-00300Silikon3000 Artikel anfragen
Art.-Nr.
Mantelmaterial
Länge "L" [mm]
S3031-4041-00300
TPFK
3000
S3032-4041-00300
PUR
3000
S3033-4041-00300
Silikon
3000

SAB Kennzeichnung: Artikelnummer, Chargennummer
