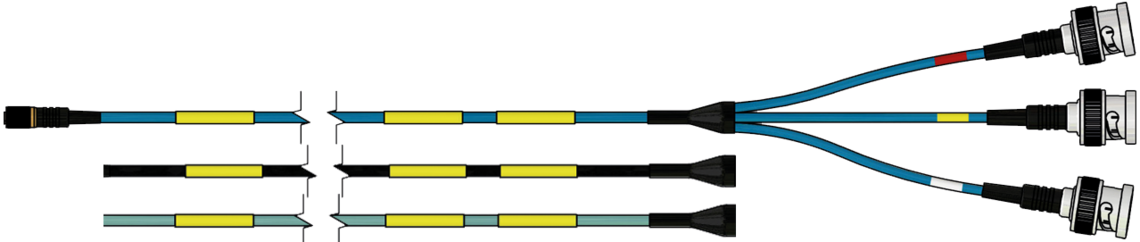

Anschlussleitung
Mini-4-Pin 8-36 Buchsenstecker und 3x BNC-Stecker
Anwendung/Beschreibung
Sensor-Anschlussleitung für triaxiale Beschleunigungsaufnehmer (IEPE) und 8-36 UNF Anschluss.
Zusatzinformationen
Weitere Service Aspekte:
Individuelle Kennzeichnung mittels Schrumpfschlauch wie z. B. interne Materialnummer oder Barcode
Steckverbinder
| Seite 1 | Mini-4-Pin Buchsenstecker 8-36 UNF * *Bitte nennen Sie uns Ihren Sensortypen! |
|---|---|
| Seite 2 | 3x BNC Stiftsecker |
Mini-4-Pin Buchsenstecker 8-36 UNF *
*Bitte nennen Sie uns Ihren Sensortypen!
3x BNC Stiftsecker
Leitungsdaten (TPFK)
| Aufbau | 4 x AWG 34 |
|---|---|
| Isolation | TPFK |
| Außenmantel | TPFK |
| Mantelfarbe | blau |
| Außendurchmesser | ca. 2,1 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -55°C / +250°C |
| Besondere Eigenschaft | hochtemperaturbeständig |
4 x AWG 34
TPFK
TPFK
blau
ca. 2,1 mm
max. 150 V
-55°C / +250°C
hochtemperaturbeständig
Leitungsdaten (PUR)
| Aufbau | 4 x AWG 34 |
|---|---|
| Isolation | TPFK |
| Außenmantel | PUR |
| Mantelfarbe | schwarz |
| Außendurchmesser | ca. 2,5 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -40°C / +90°C (125°C 2500h) |
| Besondere Eigenschaft | mechanisch robuster |
4 x AWG 34
TPFK
PUR
schwarz
ca. 2,5 mm
max. 150 V
-40°C / +90°C (125°C 2500h)
mechanisch robuster
Leitungsdaten (Silikon)
| Aufbau | 4 x AWG 30 |
|---|---|
| Isolation | TPFK |
| Außenmantel | Besilen |
| Mantelfarbe | türkis |
| Außendurchmesser | ca. 2,7 mm |
| Betriebsspannung | max. 150 V |
| Temperaturbereich | -25°C / +180°C |
| Besondere Eigenschaft | extrem hohe Flexibilität |
4 x AWG 30
TPFK
Besilen
türkis
ca. 2,7 mm
max. 150 V
-25°C / +180°C
extrem hohe Flexibilität
Konfigurationsbeispiele
| Art.-Nr. | Mantelmaterial | Länge "L" [mm] | |
|---|---|---|---|
| S3031-2030-00600 | TPFK | 600 mm | Artikel anfragen |
| S3032-2030-00600 | PUR | 600 mm | Artikel anfragen |
| S3033-2030-00600 | Silikon | 600 mm | Artikel anfragen |
SAB Kennzeichnung: Artikelnummer, Chargennummer
