Selbstklebendes Oberflächen-Widerstandsthermometer
Selbstklebendes Oberflächen-Widerstandsthermometer
Anwendung/Beschreibung
Oberflächen-Widerstandsthermometer mit Pt100 Messwiderstand als 3-Leiter oder 4-Leiterschaltung kann überall dort geeignet werden, wo schnell und unkompliziert Temperaturen gemessen werden müssen.
Vorteil: Es ist keine besondere Vorbereitung an den zu messenden Stellen notwendig. Es ist lediglich darauf zu achten, dass der Untergrund möglichst staub-, fett- und ölfrei ist.
Zusatzinformationen
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers durch den schwächsten Parameter bestimmt wird.
Ersatz-Klebepads sind im Zuschnitt und einer Verpackungs größe von 100 Stück auf einer Rolle erhältlich!

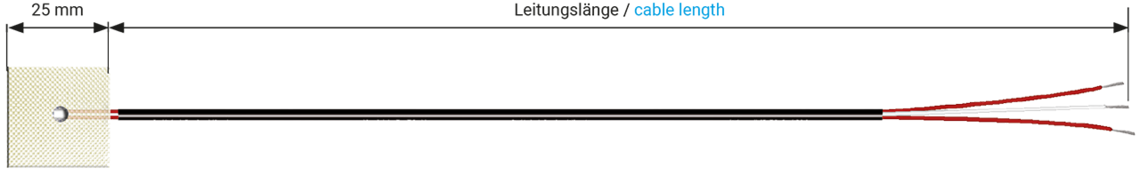

Konstruktion
| Messwiderstand | 1 x PT100 |
|---|---|
| Anschlussarten der Innenleiter | - 2-Leiterschaltung - 3-Leiterschaltung - 4-Leiterschaltung |
| Anschlussleitung | - RTD Leitung (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderung |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. (nur bei Bauform mit glasdichtem Rohr auszuwählen) |
| Anschlussende | - blank abisoliert - Aderendhülsen - Kabelschuhe M4 - verzinnt - andere Leitungsenden - nach Kundenanforderung |
1 x PT100
- 2-Leiterschaltung
- 3-Leiterschaltung
- 4-Leiterschaltung
- RTD Leitung (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderung
Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.
(nur bei Bauform mit glasdichtem Rohr auszuwählen)
- blank abisoliert
- Aderendhülsen
- Kabelschuhe M4
- verzinnt
- andere Leitungsenden - nach Kundenanforderung
Konfigurationsbeispiele
| Art.-Nr. | Messwiderstand | Anschlussarten | Klebepad | Leitung | Leitungslänge | Anschlussende | |
|---|---|---|---|---|---|---|---|
| T630-058-570 | 1 x PT100 | 3-Leiterschaltung | Glasgewebe | FEP/FEP | 5000 mm | blank abisoliert | Artikel anfragen |
| T630-057-291 | 1 x PT100 (AA) | 4-Leiterschaltung | Glasgewebe | GL/GL | 500 mm | Lemo Kupplung Gr. 0, 4 polig | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
