Peilstab-Widerstandsthermometer
Peilstab-Widerstandsthermometer
Anwendung/Beschreibung

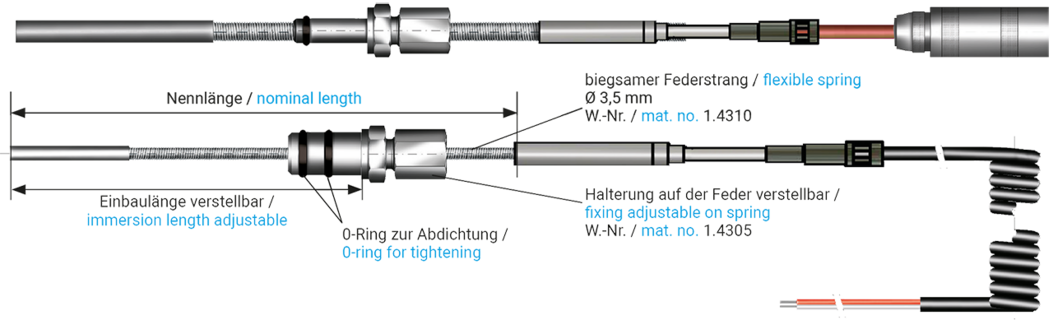

Peilstab-Widerstandsthermometer Pt100 zum Erfassen der Temperatur im Motoröl. Dieser Pt100-Sensor kann als 2-, 3-, oder 4-Leiterschaltung (Anschluss der Innenleiter) angeboten werden.
Der Peilstab kann einfach anstatt des normalen Ölmess-Peilstabes eingeführt werden. Die verstellbare Halterung dichtet die Öffnung ab, sodass während des Betriebs kein Öl austreten kann. Über die Halterung kann die Länge, in der der Peilstab eingeführt werden soll, frei definiert werden. Zusätzlicher Vorteil der Wendel- oder Spiralleitung ist, dass bei Gebrauch das Element an die gewünschte Position gebracht werden kann und sich nach Gebrauch die Leitung wie eine Zugfeder zu sammen zieht.
Produktvorteile
- Durch eine verstellbare Eintauchtiefe ist der Einsatz an den verschiedensten Motorentypen möglich!
- Andere Abdichtungs-Ø auf Anfrage möglich!
Zusatzinformationen
Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.
Hervorragend geeignet zur Temperaturmessung des Motoröls!
Konstruktion
| Messwiderstand | - 1 x Pt 100 - 2 x Pt 100 |
|---|---|
| Klassengenauigkeit | - Klasse A - Klasse B - (-30°C / +300°C) - (-50°C / +500°C) - (-100°C / +450°C) - (-196°C / +600°C) |
| Anschlussarten der Innenleiter | - 2-Leiterschaltung - 3-Leiterschaltung - 4-Leiterschaltung |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Verstellbare Halterung | - abdichtend auf Ø 8 mm - abdichtend auf Ø mm - nach Kundenanforderung |
| Anschlussende | - blank abisoliert - Kabelschuhe M4 - andere Leitungsenden - nach Kundenanforderung |
| Anschlussleitung | - RTD Leitung (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderungen |
- 1 x Pt 100
- 2 x Pt 100
- Klasse A
- Klasse B
- (-30°C / +300°C)
- (-50°C / +500°C)
- (-100°C / +450°C)
- (-196°C / +600°C)
- 2-Leiterschaltung
- 3-Leiterschaltung
- 4-Leiterschaltung
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- abdichtend auf Ø 8 mm
- abdichtend auf Ø mm - nach Kundenanforderung
- blank abisoliert
- Kabelschuhe M4
- andere Leitungsenden - nach Kundenanforderung
- RTD Leitung (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderungen
Konfigurationsbeispiel
| Art.-Nr. | Messwiderstand | Anschlussart | Halter Abmessung | |
|---|---|---|---|---|
| T861-049-392 | 1 x PT100 | 4-Leiterschaltung | Ø 8 mm | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
